Texas Instruments TPS2663-166EVM 평가 모듈
Texas Instruments TPS2663-166EVM 평가 모듈을 사용하면 TPS26633 및 TPS16630 eFuse를 평가할 수 있습니다. TPS26633은 4.5~60V, 6A eFuse이며 과전압, 부족전압, 단락 및 역전류 차단 보호 기능을 갖추고 있습니다. TPS16630은 4.5~60V, 6A eFuse이며 과전압, 부족전압 및 단락 방지 기능을 갖추고 있습니다. TPS26633 및 TPS16630 eFuse는 31mOhm FET를 통합하고 있는 것이 특징이며 PWP 패키지로 제공됩니다.
TPS2663-166EVM 평가 모듈에는 CH1과 CH2의 두 채널이 있습니다. CH1은 TPS26633 eFuse와 함께 사용되는 반면 CH2는 TPS16630 eFuse와 함께 사용됩니다.
특징
- 작동 전압 범위: 4.5~60V
- 온보드 점퍼를 사용하여 프로그래밍 가능한 0.6~6A의 전류 제한
- 프로그래밍 가능 출력 슬루율 제어, UVLO 및 OVP
- 출력 전력 제한 체계(TPS26633만 해당)
- 외부 N채널 MOSFET를 사용하여 최대 -60V까지 역방향 입력 극성 보호(TPS26633만 해당)
- 서지 및 EFT로부터의 부하 보호(IEC61000-4-5 및 IEC61000-4-4) (TPS26633만 해당)
애플리케이션
- 공장 자동화 및 제어
- 모터 드라이브
- 액티브 안테나 시스템 및 원격 무선 장치
- 산업용 프린터
- 전자 회로 차단기

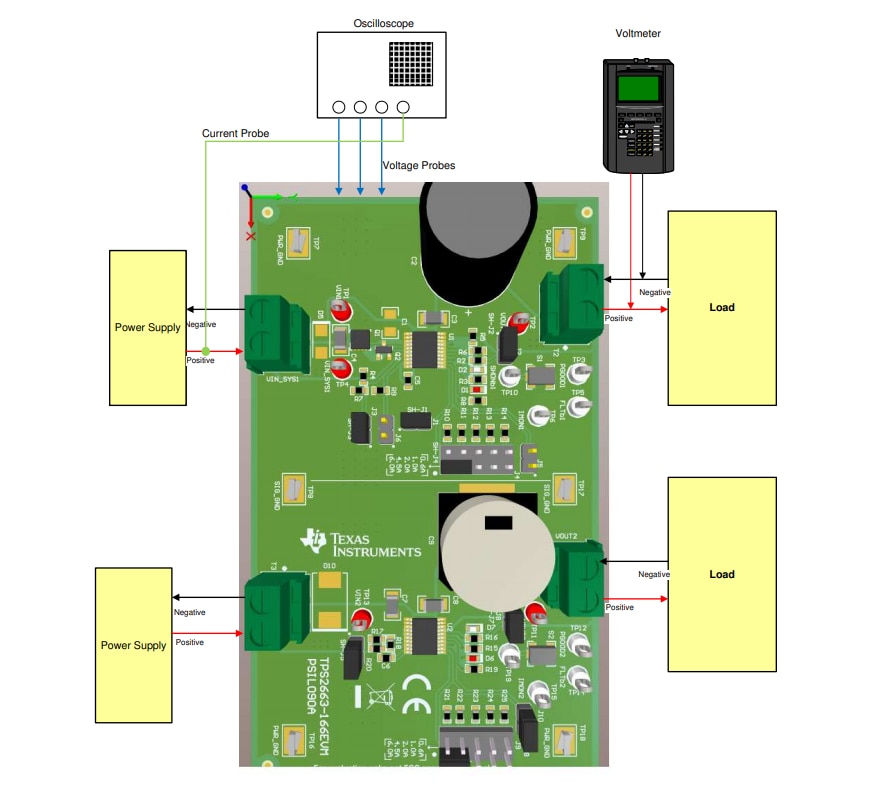

레이아웃
