Texas Instruments TPS25981EVM 평가 모듈
Texas Instruments TPS25981EVM 평가 모듈은 TPS25981 eFuse의 기준 회로 평가 기능을 제공합니다. TPS25981은 과전류, 돌입 전류 보호, 조절 가능한 과전류 과도 블랭킹 타이머, 프로그래밍 가능한 저전압 및 과전압 보호 기능이 있는 통합 6mΩ FET가 통합된 2.7~16V, 10A eFuse입니다. TI TPS25981EVM eFuse 평가 보드는 하나의 독립형 채널을 지원하고 프로그래밍 가능 OVLO, ITIMER, dVdt 및 ILM 설정을 제공합니다.
특징
- 2.7 V16 V(typ) 작동
- 보드 내장형 점퍼를 사용하여 1.5~11A 프로그래밍 가능한 전류 제한
- 프로그래밍 가능한 과도 전류 블랭킹 타이머
- 프로그래밍 가능한 출력 슬루율 제어, UVLO, 전류 제한
- 전력 양호 및 오류 표시를 위한 LED 상태
애플리케이션
- 서버 마더보드/애드온 카드/NIC
- 광학 모듈
- 엔터프라이즈 스위치/라우터
- 산업용 PC
- UHDTV
PCB 레이아웃

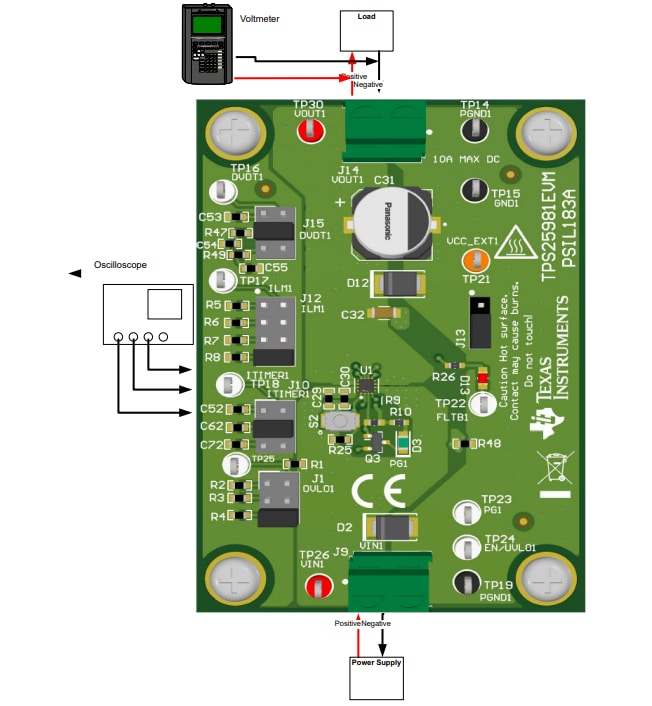

테스트 장비로 설정
