Texas Instruments TPS25947EVM eFuse EVM(평가 모듈)

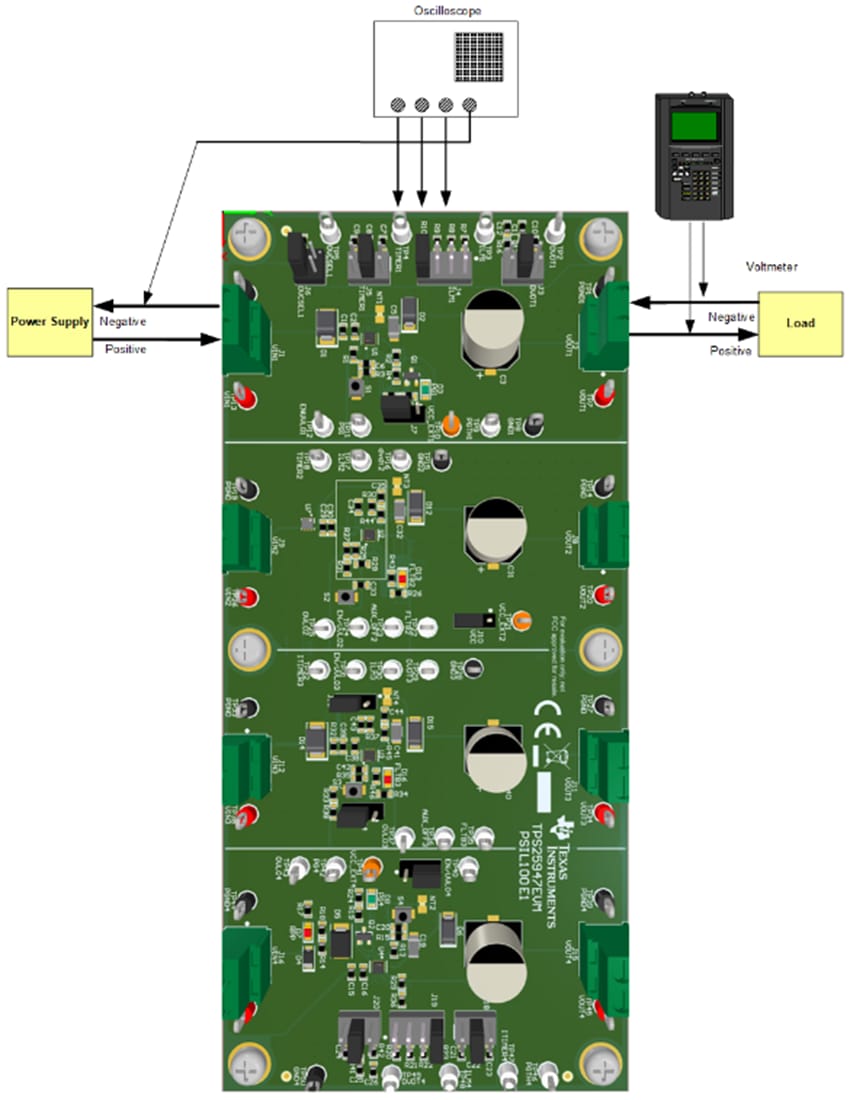

Texas Instruments TPS25947EVM eFuse EVM(평가 모듈)에는 4개의 채널이 있으며 TPS25947xx 제품군에서 TPS25947L, TPS259472A 및 TPS259474L eFuse를 평가할 수 있습니다. 채널 1과 4는 독립형 채널이며 프로그래밍 가능 OVCSEL, OVLO, ITIMER, dVdt 및 ILM 설정 기능을 제공합니다. 채널 2 및 3은 공통 접지면을 공유하고 TPS25947xx eFuse의 전력 다중화 및 병렬 작동 성능을 평가할 수 있는 옵션을 제공합니다. 입력 전력은 J1, J9, J12, J16 커넥터에 적용되는 반면, J2, J8, J11, J15는 각각 채널 1, 2, 3 및 4에 대한 출력 연결 기능을 제공합니다. TVS 다이오드 D1, U7, D14 및 D5는 과도 과전압으로부터 입력 보호 기능을 제공하는 반면, 쇼트키 다이오드 D2, D12, D15 및 D6은 각각 채널 1, 2, 3 및 4에서 Texas Instruments TPS25947xx eFuse에 대한 출력 보호 기능을 제공합니다. S1, S2, S3 및 S4를 사용하면 U1, U2, U3 및 U4를 리셋하거나 비활성화할 수 있습니다. D3은 PG(Power Good) 표시기를 제공합니다. 0.13V/A의 스케일 계수로 TP15에서 스케일 장치 전류를 모니터링할 수 있습니다.
