Texas Instruments TPS2586x-Q1 USB Type-A 충전 포트 컨트롤러
Texas Instruments TPS2586x-Q1 듀얼 USB Type-A 충전 포트 컨트롤러는 통합 USB 충전 포트 솔루션입니다. TI TPS2586x-Q1에는 최대 6.6A를 공급할 수 있는 동기식 DC/DC 변환기가 포함되어 있습니다. 또한 TPS2586x-Q1은 USB 배터리 충전 1.2 및 타입 A 포트를 구현하기 위한 통합 감지 및 제어 기능을 갖추고 있습니다.
특징
- 자동차 애플리케이션에 대한 AEC-Q100 인증:
- -40~+125°C TA 범위(온도 등급 1)
- HBM ESD 분류 레벨 H2
- CDM ESD 분류 레벨 C5
- 동기식 벅 조정기
- 95.2% 고효율(VIN=13.5V, IPA_BUS=2.4A 및 IPB_BUS=400kHz)
- 18mΩ/10mΩ의 낮은 RDS(ON) 벅 조정기 MOSFET
- 5.5V~26V 작동 전압 범위(36V 입력까지 견딤)
- 200~800kHz 범위로 조절 가능 주파수
- FPWM(확산 스펙트럼 디더링 사용)
- 5.1V, 5.17V, 5.3V, 5.4V 선택 가능 출력 전압
- 내부 전원 경로:
- 7mΩ/7mΩ 저 RDS(ON) 내부 USB 전력 MOSFET
- ±10% 높은 정확도(USB 포트의 경우 2.73A 전류 제한)
- 5.1V, 200mA 보조 부하 출력을 위한 전원
- 90mV 부하 라인 드롭 보상(2.4A)
- USB-IF 표준 준수
- 자동 DCP 모드:
- BC1.2 및 YD/T 1591 2009에 따른 단락 모드
- 1.2V 모드
- 2.7V 분배기 3 모드
- 자동 DCP 모드:
- 부하 차단 대 프로그래밍 가능 TA
- -40~+150°C TJ 장치 범위
애플리케이션
- 자동차 USB 충전 포트
- 자동차 USB 미디어 허브

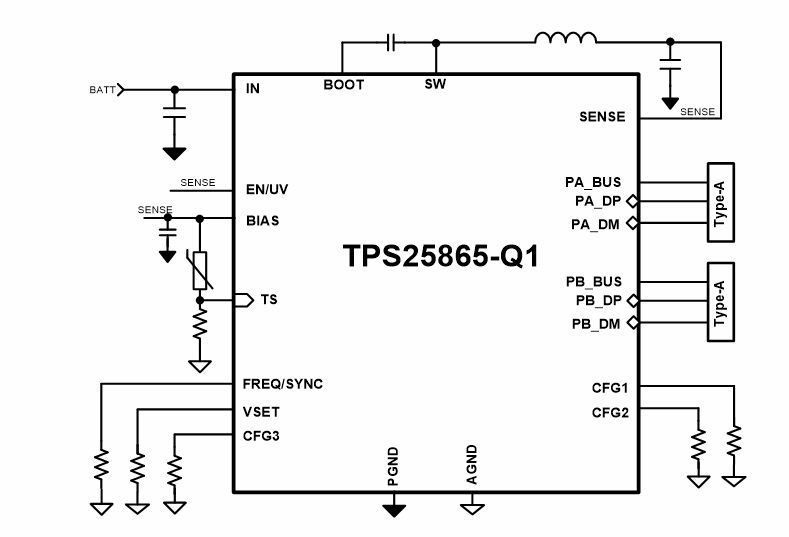

개략도
일반 애플리케이션 회로
Related Development Tool
Texas Instruments TPS25865Q1EVM-141 평가 모듈
TPS25865-Q1 USB BC1.2 이중 Type-A 포트의 작동을 평가하도록 구성되었습니다.
