Texas Instruments TPS25859Q1EVM-161 컨트롤러 평가 모듈
Texas Instruments TPS25859Q1EVM-161 컨트롤러 EVM(평가 모듈)은 TPS25859-Q1을 평가하는 데 도움이 되도록 설계되었습니다. TPS25859-Q1은 각 포트(케이블 보상 기능 제공)에 최대 6.6A 출력 전류를 제공할 수 있는 USB Type-C® 및 BC1.2 이중 Type-C 충전 포트입니다. 이 평가 모듈은 5.5~26V의 범위에서 작동하고 40V의 과도 전압을 견딥니다. Texas Instruments TPS25859Q1EVM-161의 저항기는 케이블 보상, 전류 제한, 출력 전압 및 스위칭 주파수 값을 조절할 수 있습니다. PA_EN 및 PB_EN으로 각 포트를 활성화하거나 비활성화할 수 있습니다. 각 포트는 결함 조건에서 결함으로 어설트할 수도 있습니다.
특징
- 5.5~26V의 입력 범위, 각 포트의 경우 3A 연속 출력 전류 벅 컨버터
- OUT 핀의 경우 200mA 용량, USB3.1 전원 요구 사항을 충족하는 VCONN 전원의 경우 200mA 용량
- 200~800KHz에서 확산 스펙트럼 디더링을 통한 강제 PWM 작동
- 전체적으로 AEC-Q100 인증
- 프로그래밍 가능 출력 단락 전류 제한: ±15% 정확도 과열
- 스마트 열 관리
- 사용자 프로그래밍 가능 VBUS 전류 제한 및 내부 VCONN 전류 제한
애플리케이션
- 자동차
- USB 미디어 허브
- USB 충전 포트
- 애프터마켓 듀얼 USB 충전기

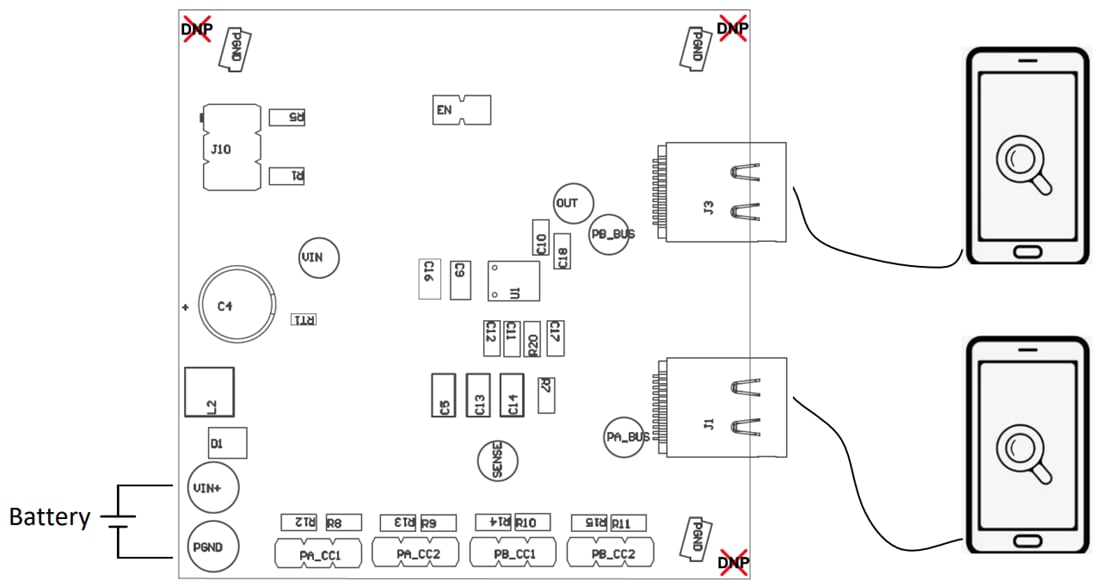

테스트 설정
게시일: 2021-10-13
| 갱신일: 2022-03-11
