Order Texas Instruments TPS23861 Quad Port Power-Over-Ethernet PSE Controller

Texas Instruments TPS23861 Quad Port
Power-Over-Ethernet PSE 컨트롤러

Texas Instruments TPS23861 Quad Port Power-Over-Ethernet PSE 컨트롤러는 사용이 쉽고 유연한 IEEE802.3at PSE 솔루션입니다. 이 솔루션은 외부 제어의 필요 없이 자동으로 네 개의 802.3at 포트를 관리합니다. TPS23861은 유효한 서명이 있는 PD(Powered Device)를 자동으로 감지하고 분류에 따라 전력 요구 사항을 결정하여 전력을 적용합니다. 2-이벤트 분류는 타입-2 PD에 지원됩니다. TPS23861은 DC 단로를 지원하며 외부 FET 아키텍처를 통해 크기, 효율 및 솔루션 비용에 대한 요구 사항을 최적으로 구현할 수 있습니다. 독특한 핀아웃은 논리적 그룹핑과 I²C 및 파워 핀의 명확한 상단 및 하단 구분을 통해 2-레이어 PCB 설계가 가능합니다. 이 솔루션은 동급 최고의 열 성능과 Kelvin 정확도 및 낮은 구축 비용을 구현합니다. TPS23861은 자동 작동 모드 이외에도 정밀한 모니터링과 지능적인 전력 관리를 위해 I²C 제어를 통한 반자동 모드도 지원합니다. 반자동 모드와 자동 모드 모두 400-ms TPON 사양에 부합합니다.

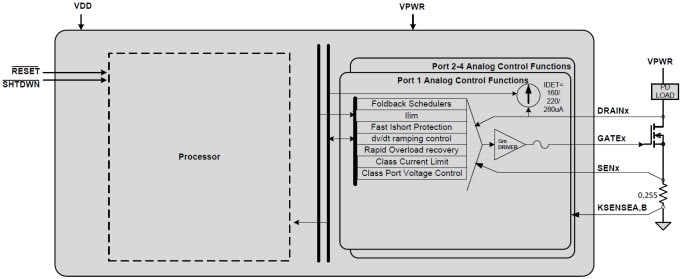

특징

IEEE 802.3at Quad Port PSE 컨트롤러
- 자동 감지, 분류
- 자동 Turn-On 및 단로
- 효율적인 255-mΩ 감지 레지스터
2-레이어 PCB를 지원하는 핀아웃
Kelvin 전류 센싱
4 포인트 감지
자동 모드 - 기본 제공
- 외부 터미널 설정 필요 없음
- 초기 I²C 통신 필요 없음
반자동 모드 - I²C 명령을 통해 설정
- 지속적인 식별 및 분류
- IEEE 400-ms TPON 사양 부합
- 빠른 포트 셧다운 입력

선택적인I²C제어 및 모니터링
-40°C ~ 125°C 온도 범위
TSSOP28 패키지 9.8mm x 6.6mm

애플리케이션

이더넷 스위치 및 라우터
감시 NVR 및 DVR
홈 게이트웨이
PoE 패스스루 시스템
무선 백홀

TPS23861EVM-612 자동 모드 평가 모듈

Texas Instruments TPS23861EVM-612 자동 모드 평가 모듈은 네 개의 포트, TPS23861, IEEE 802.3at PoE PSE 컨트롤러를 포함합니다. EVM은 마더보드(TPS23861EVM-612)와 두 개의 TPS23861 장치를 포함하는 도터보드(TPS23861EVM-613)로 구성됩니다. TPS23861EVM-612는 TPS23861EVM-613, MSP-EXP430G2 (LaunchPad™), 및 USB-TO-GPIO (USB 인터페이스 어댑터)를 위한 멀티포트 기반 플랫폼 인터페이스를 제공합니다.

MSP-EXP430G2 LaunchPad™ 상세 정보
