Texas Instruments TPS22997EVM 평가 모듈
Texas Instruments TPS22997EVM 평가 모듈은 TPS22997 부하 스위치에 대한 평가 작업을 용이하게 합니다. 2 레이어 PCB TPS22997EVM은 TPS22997 스위치에 VIN 및 VOUT 연결 기능을 제공합니다. PCB 레이아웃 라우팅은 높은 연속 전류를 처리할 수 있고 테스트 중인 장치 안팎으로 낮은 저항 경로를 제공할 수 있습니다. TI TPS22997EVM은 사용자 정의 테스트 조건으로 장치를 제어하고 정확한 RON 측정 결과를 제공하는 테스트 포인트 연결부가 특징입니다.
특징
- 1.5~5.5V VBIAS 전압 범위
- 0.1~5.5V VIN 입력 전압 범위
- 최대 10A의 연속 스위치 전류 작동
- 4mΩ(표준)의 낮은 온 상태 저항(RON)
- 조절 가능한 슬루율 및 조절 가능한 빠른 출력 방전
- 열 셧다운
관련 제품
Texas Instruments TPS22997 로드 스위치
0.1~5.5V에서 작동하고 상승 시간을 조절할 수 있는 4mΩ 온 상태 저항 단일 채널 스위치입니다.

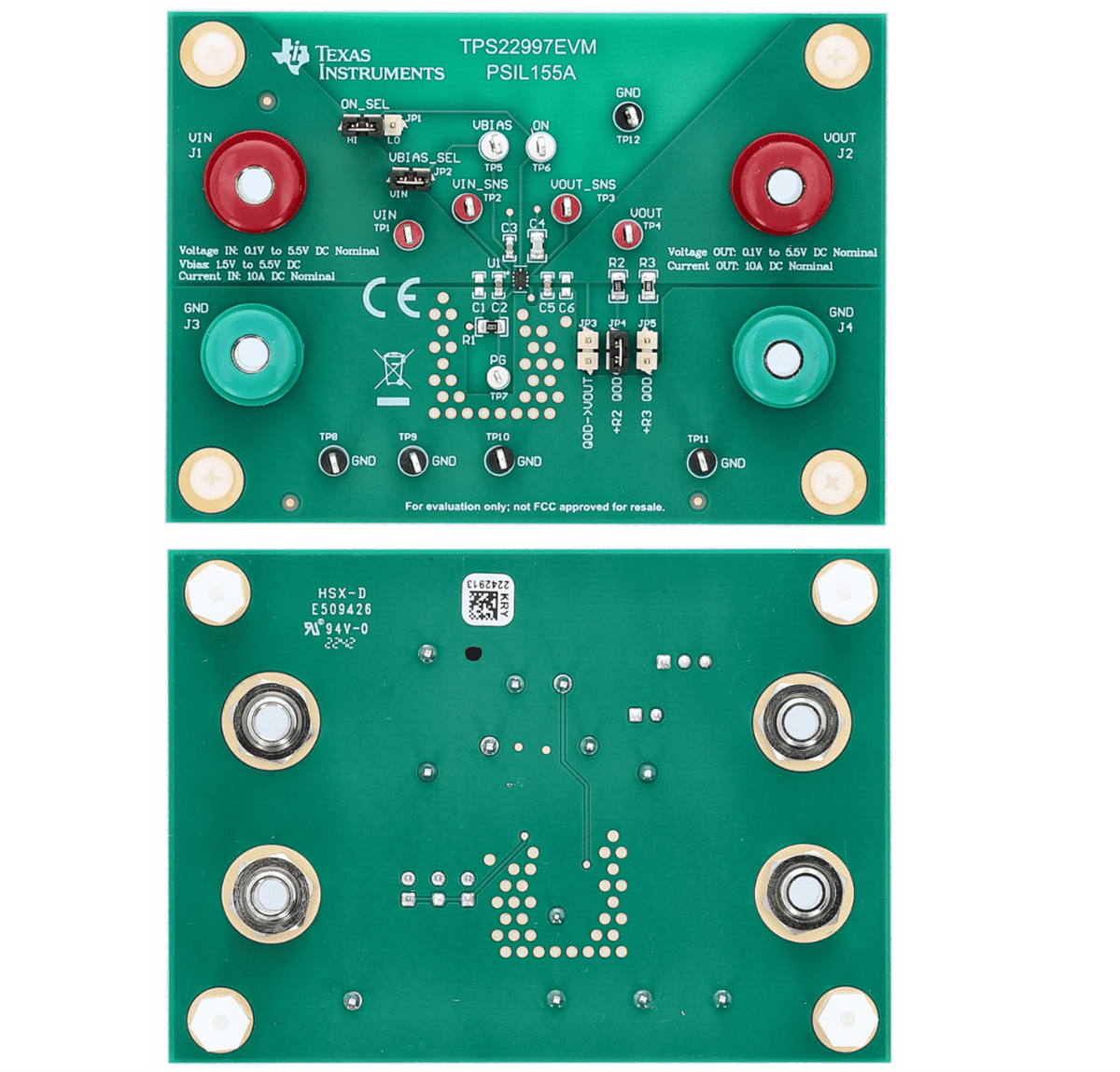

PCB 레이아웃
