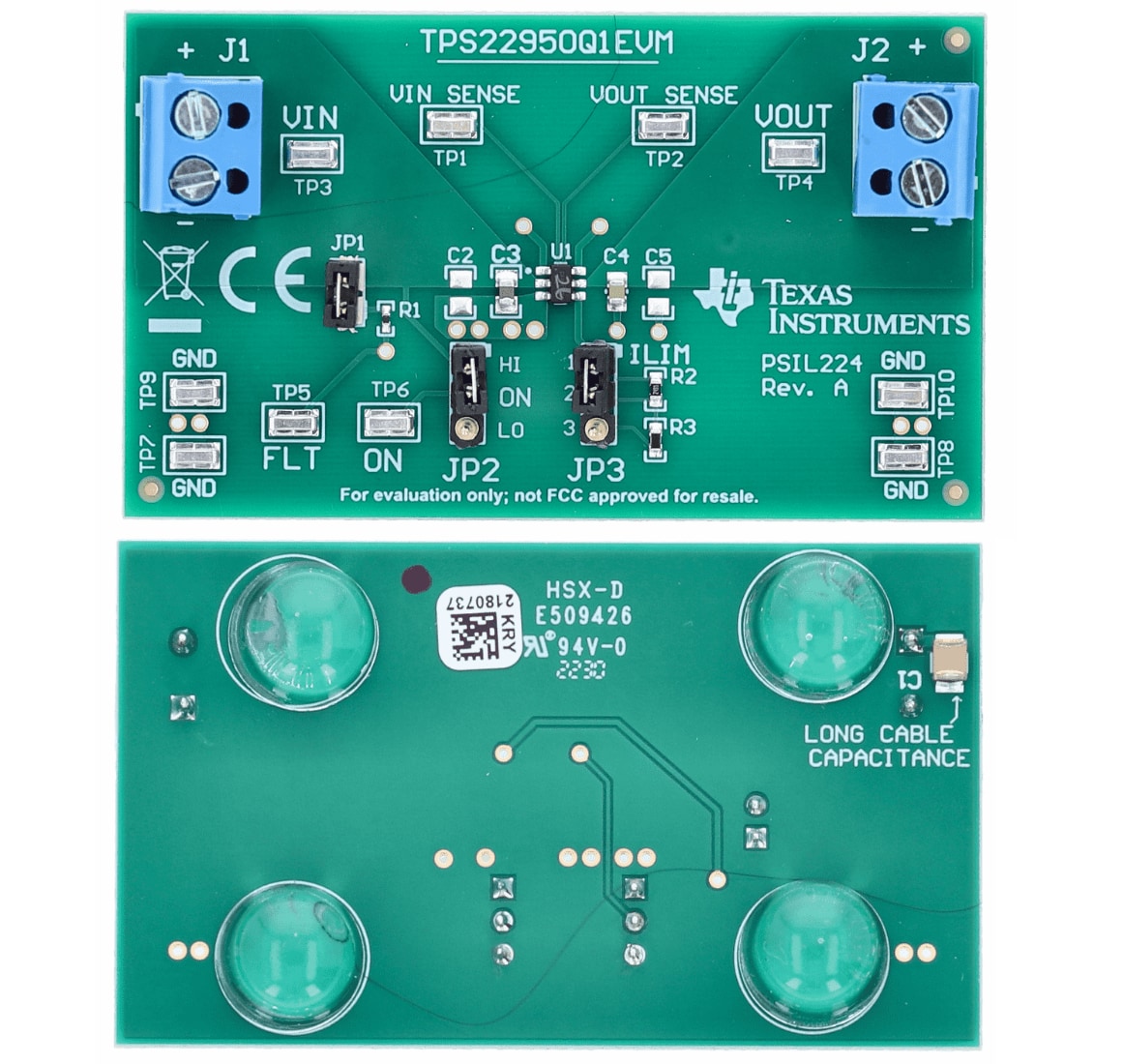

Texas Instruments TPS22950Q1EVM 평가 모듈
Texas Instruments TPS22950Q1EVM 평가 모듈은 TPS22950-Q1 로드 스위치를 평가하기 위해 완전히 조립되고 테스트를 거친 회로입니다. TPS22950-Q1은 출력 전류 제한, 역전류 차단 및 열 셧다운 기능을 통해 오류 발생 시 강력한 보호 기능을 제공하는 소형의 단일 채널 로드 스위치입니다. TI TPS22950Q1EVM 평가 모듈을 사용하면 0~3A의 다양한 부하 조건에서 1.8~5.5V의 다양한 입력 전압을 TPS22950-Q1에 적용할 수 있습니다.
특징
- 1.8~5.5V VIN 입력 전압 범위
- 최대 4A의 연속 스위치 전류 작동
- 34mΩ(표준)의 낮은 온 상태 저항(RON)
- 0.05~3.5A 출력 전류 제한 범위
- Always-ON True 역 전류 차단
- 열 셧다운
PCB 레이아웃
Ron 테스트 설정
상승 시간 테스트 설정
게시일: 2022-12-13
| 갱신일: 2025-03-05
