Texas Instruments TPS2124EVM-126 멀티플렉서 평가 모듈
Texas Instruments TPS2124EVM-126 멀티플렉서 EVM(평가 모듈)은 모든 중요 전압 및 핀에 편리하게 액세스할 수 있으며 점퍼는 TPS2124의 다양한 작동 모드를 구성할 수 있습니다. TI TPS2124는 사용 가능한 입력부 사이를 자동으로 감지, 선택 및 원활하게 전환하는 이중 입력, 단일 출력 전력 멀티플렉서입니다. 액티브 전류 제한 기능은 과전류를 방지하고 상시 역전류 보호 기능은 역전류를 차단합니다. 가장 높은 입력 전압에 자동으로 우선 순위를 부여하거나 O링 및 소스 선택 작업을 모두 지원하기 위해 더 낮은 전압 입력에 수동으로 할당할 수 있습니다.
특징
- 조절 가능한 과전압 보호
- 우선 순위 전압 입력 조절 가능
- 조절 가능한 소프트 스타트/입력 설정 시간
- 입력 소스 사이에서 원활한 전환
애플리케이션
- 애드온 카드(PCIe, RAID, 네트워크)
- ePos
- 비디오 감시
- O링 컨트롤러
필수 장비
- 저장 오실로스코프
- 현재 문제
- 2A에서 최대 0~22V의 조절 가능 전원 공급 장치 2개
- 패시브 또는 액티브 부하

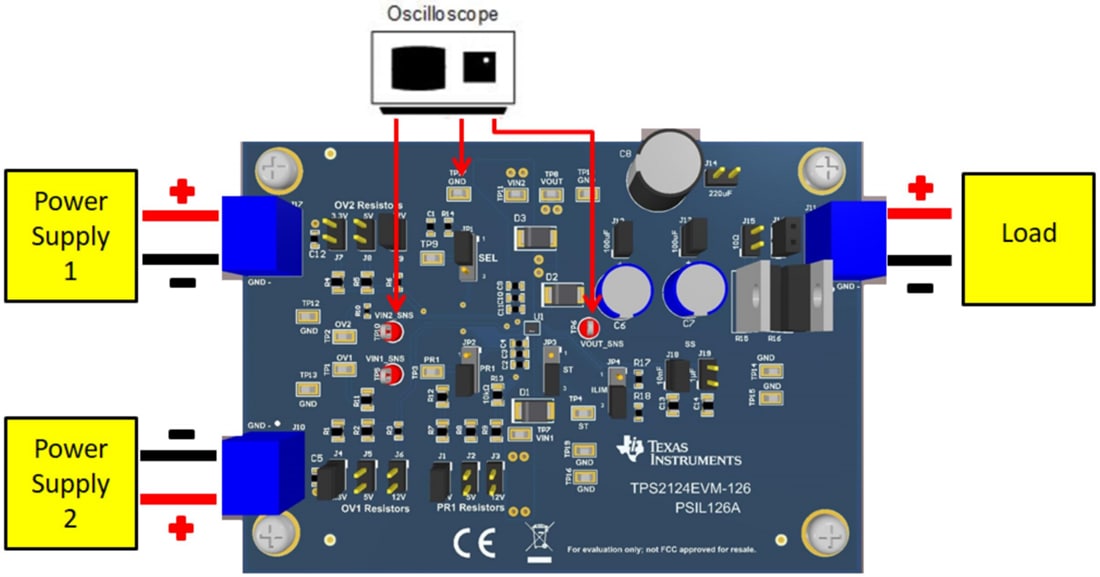

보드 셋업
관련 제품
Texas Instruments TPS2124 이중 입력 단일 출력 전력 멀티플렉서
사용 가능한 입력부 사이를 자동으로 감지, 선택 및 원활하게 전환합니다.
