Texas Instruments TPS2116EVM 멀티플렉서 평가 모듈
Texas Instruments TPS2116EVM 멀티플렉서 EVM(평가 모듈)은 TPS2116 평가를 위해 완전히 조립 및 테스트를 거친 회로입니다. TPS2116은 사용 가능한 입력 사이에서 자동 또는 수동 전환을 위해 구성할 수 있는 이중 입력, 단일 출력 전력 멀티플렉서입니다. 사용자는 이 평가 모듈을 통해 TPS2116 작동 모드를 구성하여 전체 정격 전압 및 전류를 평가할 수 있습니다. Texas Instruments TPS2116EVM에서 출력, 입력 및 스위칭 파형을 모니터링할 수 있습니다.
특징
- 작동 모드 구성 가능
- 1.6~5V VIN 입력 전압 범위
- 2.5A 최대 연속 스위치 전류 작동
- 보드 내장형 CIN 및 COUT 커패시터
- 다양한 작동 모드를 위한 여러 가지 구성
- 다양한 보드 내장 로딩 조건
- 손쉬운 평가를 위한 TPS2116의 모든 핀에 대한 테스트 포인트
필수 장비
- 0~6V(최대 2.5A)로 조절 가능한 전원 공급 장치 2개
- 오실로스코프
- 패시브 또는 액티브 부하

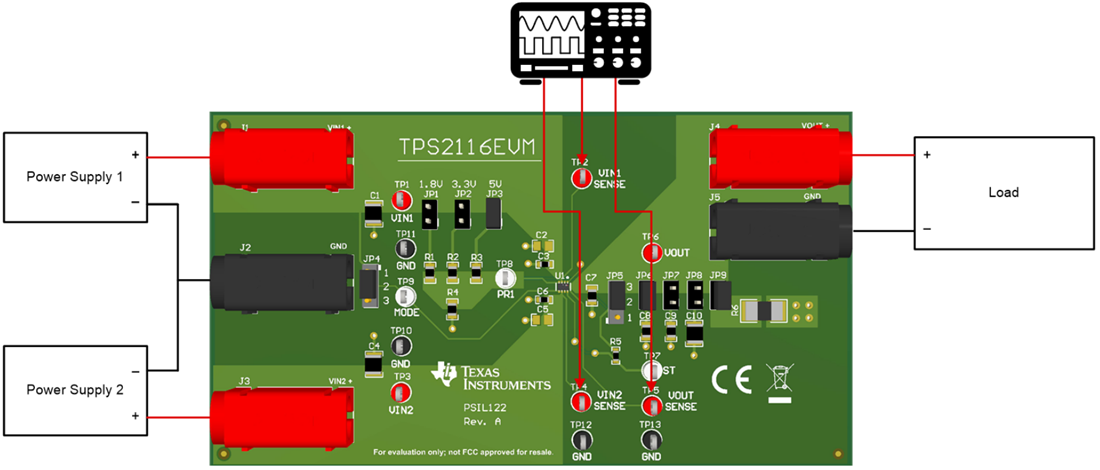

테스트 설정
관련 제품
Texas Instruments TPS2116 우선 순위 전력 멀티플렉서
1.6~5.5V 정격 전압 및 2.5A 최대 정격 전류를 포함합니다.
