Texas Instruments TPS1HTC100EVM 평가 모듈
Texas Instruments TPS1HTC100EVM 평가 모듈은 TPS1HTC100-Q1 자동차 하이 사이드 스위치의 완전한 성능과 기능을 보여줍니다. 하드웨어 평가 모듈은 TPS1HTC100-Q1의 입력에 전원 공급 장치를 연결하고, 출력 채널에 부하를 연결하고, 칩의 제어 핀을 사용하여 장치를 켜고 끌 수 있는 원활한 방법을 제공합니다.
TI TPS1HTC100EVM은 과열 셧다운, 출력 클램프 및 전류 한계와 같은 보호 기능을 통합합니다. 이 장치는 일반적인 저항성, 유도성 및 정전 용량 부하 애플리케이션에 이상적입니다.
특징
- 표준 벤치 장비로 독립형 운영
- 넓은 작동 전압 범위: 6V~60V
- 64V의 비활성화 시 DC 허용 오차
- 낮은 RON(83mΩ typ,180mΩ 최대)
- SNS 저항기용 전위차계로 외부 저항값을 쉽게 구성 가능
- 전류 제한을 조정할 수 있는 1A~7.3A의 전류 한계를 통해 시스템 수준의 안정성 향상
- 표준 모드에서 1A에서 ±5%의 정확한 전류 감지
- 70V 초과의 통합 유도 방전 클램프
- 0.5μA 미만의 낮은 대기 전류
- <2ma의 낮은="" 정동작="">q)
- 기능 안전성 지원
- -40°C~125°C의 작동 접합부 온도
- 입력 제어 1.8V, 3.3V 및 5V의 논리 호환 가능
- ADC 보호를 위한 통합 고장 감지 전압 스케일링
- 오프 상태에서 개방 부하 감지
- 열 차단/스윙 감지
- 14핀 열 강화 HTSSOP 패키지
키트 구성품
- TPS1HTC100EVM
- EVM 고지 사항 읽기
관련 스위치
Texas Instruments TPS1HTC100-Q1 스마트 하이 사이드 스위치
24V 자동차 배터리 시스템의 요구 사항을 충족하는 통합 NMOS 전력 FET 및 충전 펌프.

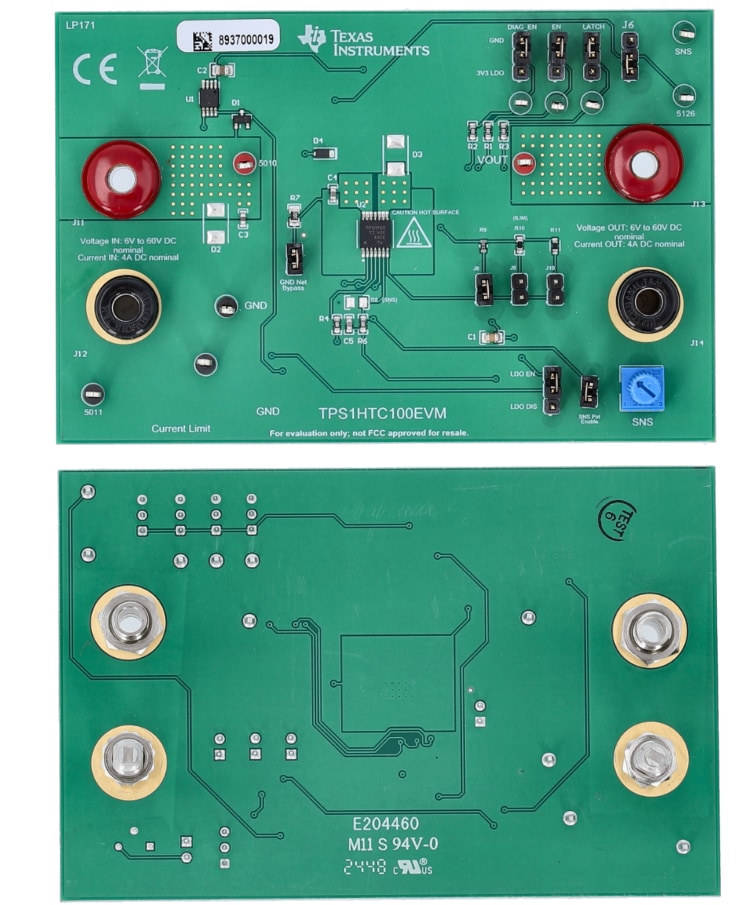

레이아웃
