Texas Instruments TPS1HB50-Q1 단일 채널 스마트 하이 측 스위치
Texas Instruments TPS1HB50-Q1 단일 채널 스마트 하이사이드 스위치는 12V 자동차 시스템용입니다. 이 장치는 강력한 보호 및 진단 기능을 통합하여 자동차 시스템의 단락과 같은 유해한 이벤트 발생 시에도 출력 포트 보호를 보장합니다.
TI TPS1HB50-Q1 하이사이드 스위치는 장치 변형에 따라 2~18A에서 조정 가능한 안정적인 전류 제한을 통해 오류를 방지합니다. 높은 전류 제한 범위는 큰 과도 전류가 필요한 부하에서 사용할 수 있으며, 낮은 전류 제한 범위는 높은 피크 전류가 필요하지 않은 부하에 대한 향상된 보호 기능을 제공합니다. TPS1HB50-Q1은 다양한 부하 프로파일을 안정적으로 구동할 수 있습니다.
TPS1HB50-Q1은 향상된 부하 진단을 허용하는 고정밀 아날로그 전류 감지 기능을 갖추고 있습니다. 하이사이드 스위치는 부하 전류와 장치 온도를 시스템 MCU에 보고하여 시스템의 수명을 개선하는 예측 유지보수 및 부하 진단을 지원합니다.
TPS1HB50-Q1 패키지는 HTSSOP 패키지로 제공되므로 PCB 공간을 줄일 수 있습니다.
특징
- 자동차 애플리케이션에 대한 AEC-Q100 인증 획득
- -40~+125°C 온도 등급 1
- 장치 HBM ESD 분류 레벨 2
- 장치 CDM ESD 분류 레벨 C4B
- 40V 부하 덤프에 견딤
- 기능 안전 지원 - 기능 안전 시스템 설계에 도움이 되는 문서 제공
- 단일 채널 스마트 하이사이드 스위치(50mΩ RON, TJ =25°C)
- 조정 가능한 전류 제한을 통해 시스템 수준의 신뢰성 향상 - 2~18A 전류 제한 설정 포인트
- SNS 핀을 통한 고장 표시 기능 제공(개방 부하 및 배터리 단락 감지)
- 견고한 통합 출력 보호
- 통합된 열 보호 기능
- 접지 및 배터리 단락으로부터 보호
- 역전압이 있는 FET의 자동 스위치를 포함한 역방향 배터리 이벤트에 대한 보호
- 배터리 및 접지 손실이 발생할 경우 자동으로 차단
- 유도성 부하를 소자하는 통합 출력 클램프
- 구성 가능한 장애 처리
- 아날로그 감지 출력을 구성하여 정확하게 측정 가능
- 부하 전류
- 장치 온도
애플리케이션
- 자동차 디스플레이 모듈
- ADAS 모듈
- 좌석 컴포트 모듈
- 변속기 제어 장치
- HVAC 컨트롤 모듈
- 차체 제어 모듈
- 백열등 및 LED 조명

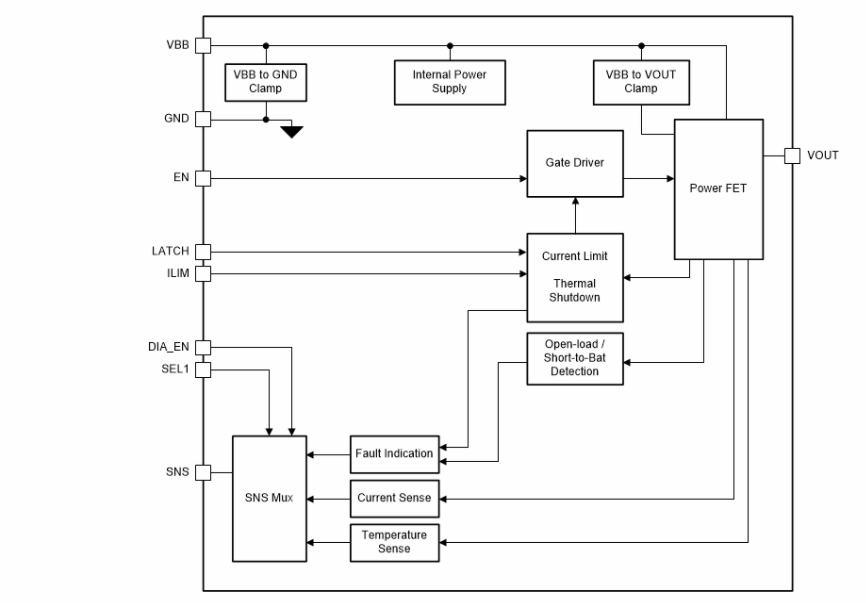

기능 블록 선도
단순화된 회로도
게시일: 2020-12-29
| 갱신일: 2025-03-10
