Texas Instruments TPS1H200EVM 하이 측 평가 모듈
Texas Instruments TPS1H200EVM 40V, 2A, 200mΩ 온 저항 하이 측 스위치 평가 모듈은 TPS1H200-Q1을 평가하도록 구성되었습니다. TPS1H200-Q1은 하이 측 스위치로서 NMOS 전력 FET와 충전 펌프를 통합하고 있습니다. 0A~2.5A의 다른 부하 조건에서 3.4V~40V 범위로 구성된 다른 입력 전압이 TPS1H200EVM을 통해 적용됩니다. 이 TPS1H200EVM은 스위칭 파형과 진단 결과를 모니터링합니다. 또한, 이 평가 모듈은 프로그래밍 가능 전류 제한 기능, 고정확도 전류 감지가 특징이며 AECQ100-12에 따라 테스트되었습니다.
특징
- AECQ100-12에 따라 테스트된 단일 채널 하이 측 전원 스위치
- 4~40V의 작동 전압, 3.4V 미만까지 확장된 작동 전압
- 초저 대기 전류: 500nA 미만
- 고정확도 전류 감지
- 프로그래밍 가능한 전류 제한 기능
애플리케이션
- 하이 측 계전기 드라이버
- 서브모듈 전원 공급 장치용 고전압 전원 스위치
- 저전압 램프 드라이버
- 일반 저항, 유도 및 용량성 부하에 적합
- 전기 기계 계전기 및 퓨즈 교체

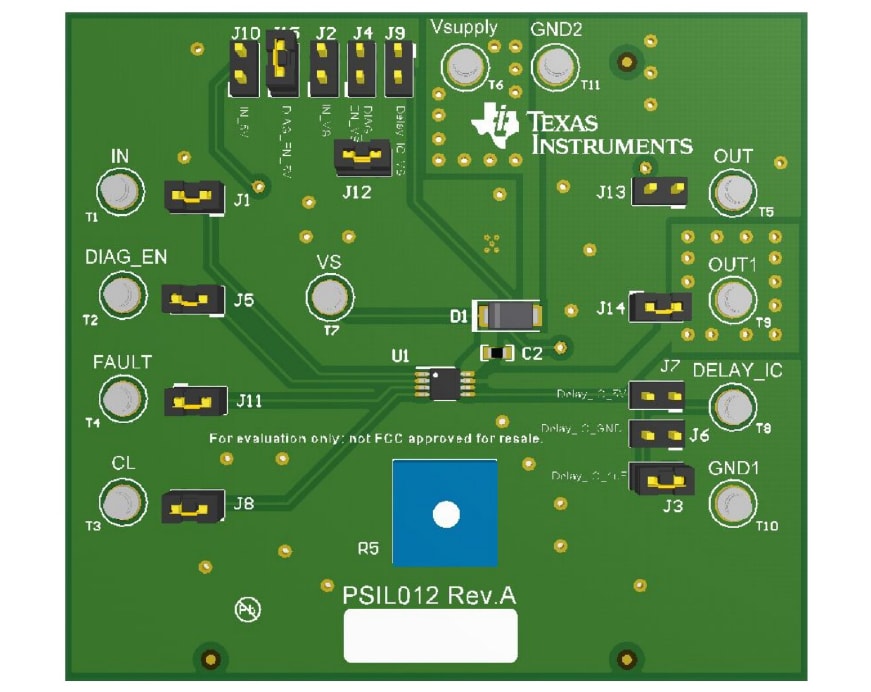

TPS1H200EVM 구성(상단 보기)
게시일: 2018-03-28
| 갱신일: 2022-11-14
