Texas Instruments TPLD1201-DGS-EVM 평가 모듈
Texas Instruments TPLD1201-DGS-EVM 평가 모듈은 보드에 납땜할 필요 없이 TPLD1201DGS 장치를 구성하도록 설계되었습니다. TPLD1201DGS은 조합 로직, 순차 로직 및 혼합 신호 기능을 갖춘 다용도 프로그래밍 가능 로직 IC를 제공하는 TI TPLD(프로그래밍 가능 로직 장치) 제품군에 속합니다.
TI TPLD1201-DGS-EVM 평가 모듈을 사용하면 ICS(InterConnect Studio)를 활용하여 빠른 평가, 시뮬레이션, 개발 및 프로그래밍을 수행할 수 있습니다. 프로그래밍되면 TPLD 장치를 소켓에서 제거하고 시스템에 배치할 수 있습니다.
특징
- TPLD1201DGS의 손쉬운 프로그래밍 및 평가를 위한 DGS 소켓
- 신속한 프로토타이핑이 가능하도록 소켓에 TPLD1201DGS 장치가 사전 배치
- 맞춤형 시스템과의 인터페이스를 위한 헤더핀 및 테스트 포인트
- 빠른 평가를 위한 입력 버튼, 전위차계 및 출력 LED
- 표준 키 14-위치 케이블을 사용하여 TPLD-PROGRAM과 인터페이스
애플리케이션
- 공장 자동화 및 제어
- 통신 장비
- 소매 자동화 및 결제
- 테스트 및 측정
- 프로 오디오, 비디오, 간판
- 개인 전자 제품
키트 구성품
- TPLD1201-DGS-EVM PCB
- 샘플 TPLD1201DGS 10핀 TI 프로그래밍 가능한 로직 장치 6개
- 시스템 설정을 위한 퀵 스타트 가이드
TPLD EVM 및 프로그래머 연결

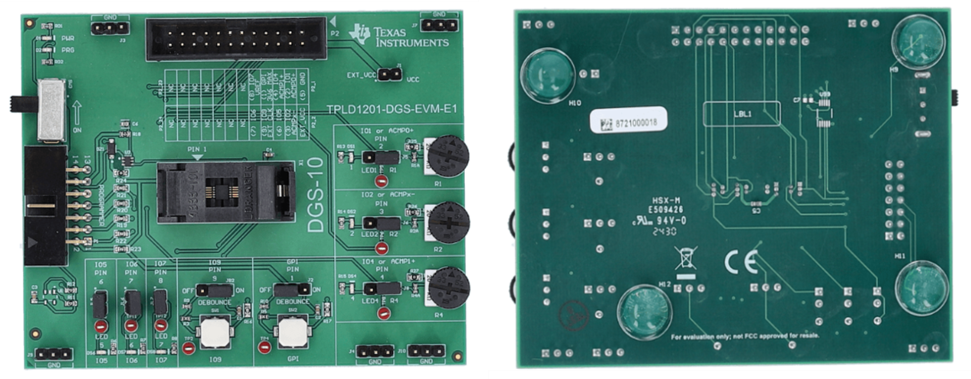

레이아웃
게시일: 2025-05-29
| 갱신일: 2025-06-05
