Texas Instruments TMUX9616QFPEVM 평가 모듈
Texas Instruments TMUX9616QFPEVM 평가 모듈은 TMUX9616PT 및 TMUX9616NPT 증배기를 빠르고 쉽게 프로토타이핑할 수 있도록 설계되었습니다. TMUX9616 및 TMUX9616N은 래치업 내성을 갖춘 16채널, 저저항, 저정전 용량, 고전압 아날로그 스위치 IC(집적 회로)입니다. 이 장치는 16 독립적으로 선택할 수 있는 1:1 SPST(단극, 단투) 스위치 채널을 갖추고 있으며 최대 ±110V의 듀얼 전원으로 작동합니다. TMUX9616에는 출력에 블리드 저항이 있는 반면 TMUX9616N에는 없습니다.
TMUX9616N을 별도로 주문하여 TI TMUX9616QFPEVM에서 평가할 수 있습니다.
특징
- TMUX9616와 통신하기 위한 통합 SPI 컨트롤러 하드웨어 및 GUI
- 간편한 TX7516 펄서 통합을 위한 다이렉트 도킹 헤더
- 모든 소스 및 드레인 핀과 디지털 제어 핀을 모니터링하기 위한 헤더 핀
- 입력 공급 단자 및 장치 근처에 디커플링 커패시터가 채워진 VDD, VLL 및 GND용 전원 공급 단자
- LED 신호가 있는 열 셧다운 모니터링 회로
애플리케이션
- 의료용 초음파 영상
- NDT 금속 결함 감지
- 압전형 트랜스듀서 드라이버
- 초음파 유량 트랜스미터
- 프린터
- 광 MEMS 모듈
키트 구성품
- TMUX9616QFPEVM
- 미니 USB 케이블
관련 스위치
Texas Instruments TMUX9616 220 V 고전압 16 채널 스위치
래치 업 내성이 있는 저저항, 저정전 용량 아날로그 스위치 집적 회로(IC) 입니다.
기능 블록 선도

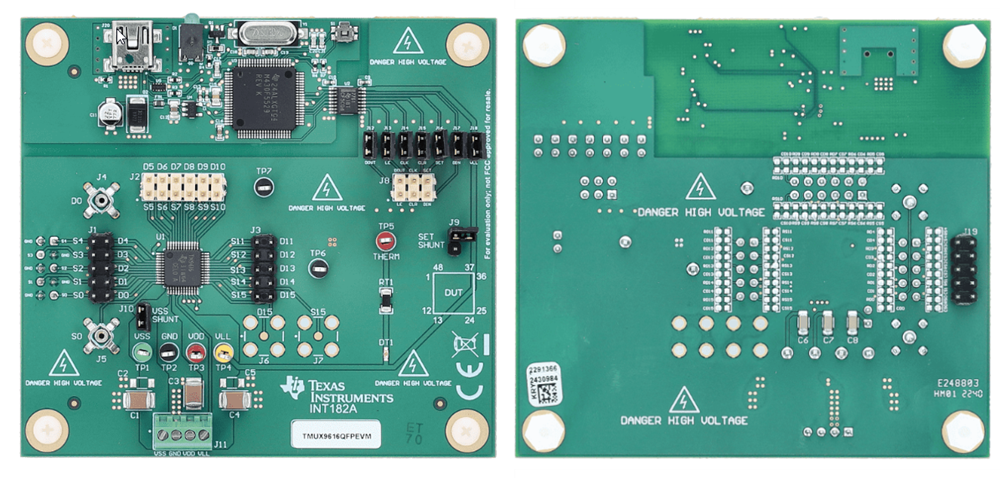

레이아웃
