Texas Instruments TMUX7436F 듀얼 2:1 멀티플렉서
Texas Instruments TMUX7436F 이중 2:1 멀티플렉서는 이중 채널, 2:1 설계에서 래치업 내성이 있는 CMOS(상보형 금속 산화물 반도체) 아날로그 멀티플렉서입니다. TMUX7436F는 이중 공급 전압 범위(±5~±22V), 단일 공급 전압 범위(8~44V) 또는 비대칭 공급 전압 범위(예: VDD = 12V, VSS = -5V)에서 효과적으로 작업을 수행합니다.
TI TMUX7436F 듀얼 2:1 멀티플렉서는 전원 공급 및 전원 차단 조건에서 과전압 보호 기능을 제공하므로 TMUX7436F 장치는 전원 공급 시퀀싱을 정밀하게 제어할 필요가 없는 애플리케이션에 이상적입니다.
특징
- 넓은 공급 전압 범위:
- 8~44V 단일 공급
- ±5~±22V 이중 공급
- 통합 결함 보호:
- ±55V 과전압 보호, 소스-전원 또는 소스-드레인
- ±60V 과전압 보호
- ±60V 전원 차단 보호
- 오류 상태를 표시하는 인터럽트 플래그
- 결함 발생 시 출력 개방 회로
- 장치 구조에 의한 래치업 내성
- 6kV HBM(인체 모델) 정격 ESD
- 낮은 온 상태 저항: 8.6Ω(표준)
- 평면 온 상태 저항: 10mΩ(표준)
- 1.8V 로직 가능
- 전원과 독립적으로 최대 44V의 페일 세이프 로직
- 업계 표준 TSSOP 및 소형 WQFN 패키지
애플리케이션
- 공장 자동화 및 제어
- PLC(프로그래밍 가능 로직 컨트롤러)
- 아날로그 입력 모듈
- 반도체 테스트 장비
- 배터리 테스트 장비
- 서보 드라이브 제어 모듈
- DAQ(데이터 수집 시스템)

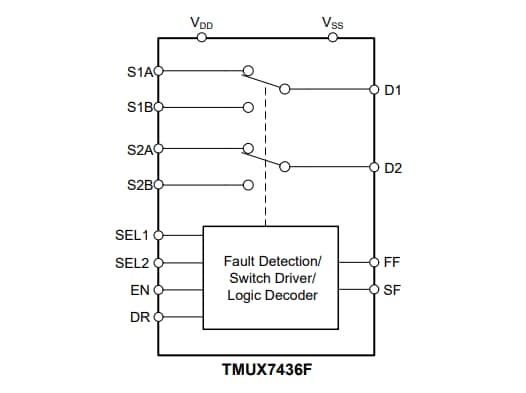

기능 선도
게시일: 2022-12-22
| 갱신일: 2023-01-05
