Texas Instruments TMUX72XXDGKEVM 스위치 EVM(평가 모듈)

Texas Instruments TMUX72XXDGKEVM 스위치 EVM(평가 모듈)은 8핀 VSSOP(DGK) 패키지로 제공되는 TMUX72xx 장치(TMUX7219DGK 포함)의 평가를 지원합니다. 이 평가 모듈은 TMUX72xx 장치, 특히 DC 매개변수의 신속한 프로토타이핑 및 테스트에 사용할 수 있습니다. Texas Instruments TMUX7219는 단일 채널 2:1(SPDT) 구성에서 래치업 내성이 있는 CMOS(Complementary Metal-Oxide Semiconductor) 스위치입니다. 이 장치는 이중 공급 전압 범위(±4.5~±22V), 단일 공급 전압 범위(4.5~44V) 또는 비대칭 공급 전압 범위(예: VDD = 12V, VSS = -5V)에서 효과적으로 작동합니다.

특징

  • VSSOP(DGK) 패키지로 제공되는 8핀 TMUX72XX 장치(TMUX7219DGK 포함)를 위한 신속한 프로토타이핑 및 테스트 설정
  • 이 평가 모듈은 여러 TMUX72XX 제품군 IC를 지원함
    • 특정 TMUX72XX가 평가 모듈에 공급되거나 납땜되지 않음
    • 평가를 위해 원하는 IC를 유연하게 선택 가능
  • 단일 공급 및 이중 공급 작동 모두 지원
  • 전원 공급 장치 디커플링 커패시터 6개(2×0.1µF, 2×1µF, 2×10µF)
  • 점퍼 - 3개의 가능 신호 레인, VDD 및 VSS 전원 레일, 제어 신호
  • SMA 커넥터 배치를 위해 3개의 패드 사용 가능
  • 제어 신호 경로에서 풀업 또는 풀다운 저항기에 사용 가능한 패드
  • 서지 보호 다이오드에 사용 가능한 패드
  • 접지를 기준으로 모든 신호 경로에서 사용 가능한 0805 커패시터 패드

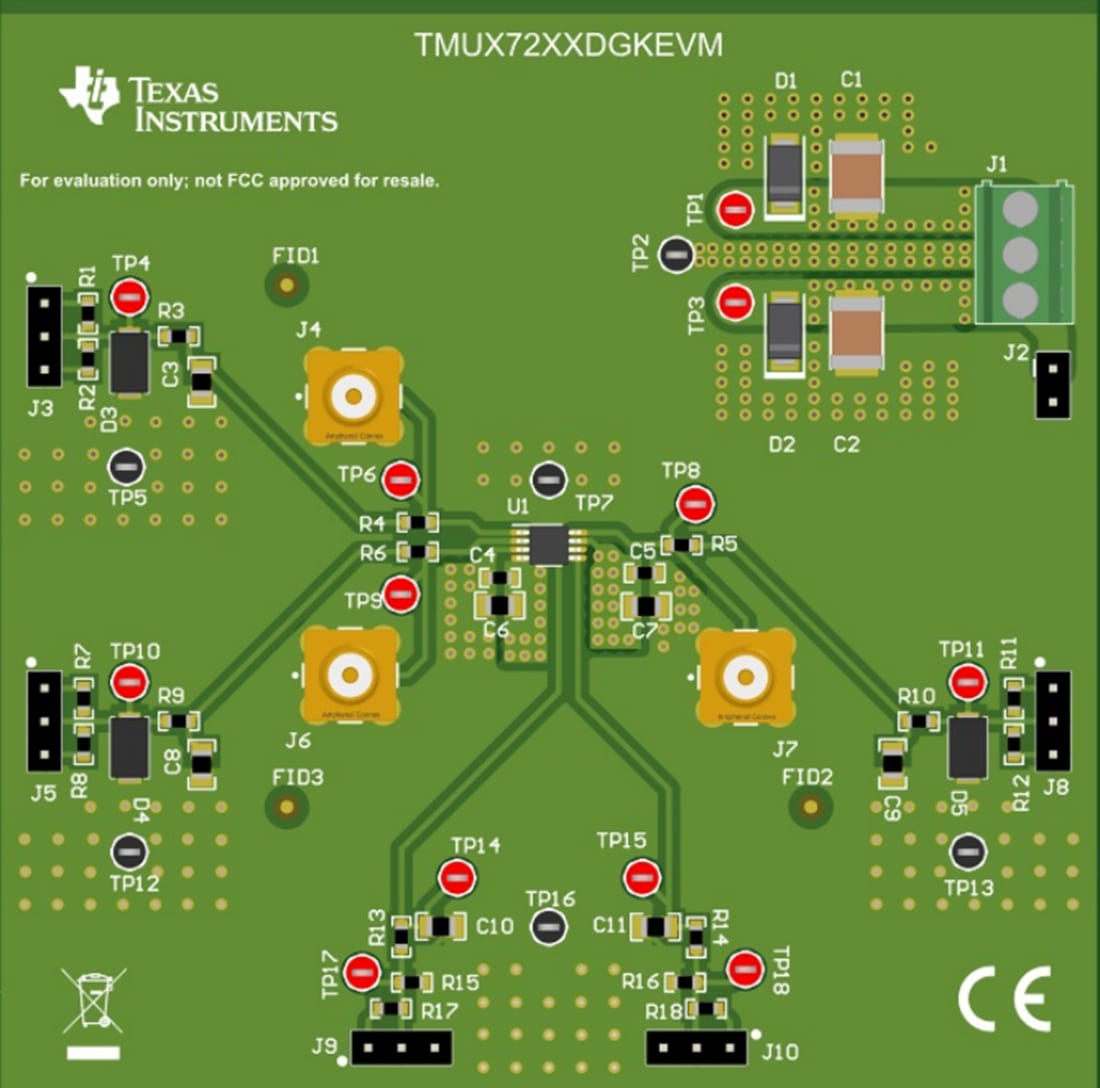

보드 레이아웃

기계 도면 - Texas Instruments TMUX72XXDGKEVM 스위치 EVM(평가 모듈)
