Texas Instruments TMUX7234 2:14 채널 정밀 멀티플렉서
Texas Instruments TMUX7234 2:1 4 채널 정밀 멀티플렉서는CMOS(보완 금속 산화물 반도체) 멀티플렉서로서 래치업 내성을 제공합니다. TMUX7234는 4개의 모든 채널을 활성화하거나 비활성화하기 위해 EN 핀이 있는 4개의 독립 제어 SPDT 스위치를 포함하고 있습니다. 이 장치는 단일 전원(4.5~44V), 이중 전원(±4.5~±22V) 또는 비대칭 공급 전압(예: VDD = 12V, VSS = –5V)을 지원합니다. TMUX7234는 VSS에서 VDD에 이르는 소스(Sx) 및 드레인(D) 핀에서 양방향 아날로그 및 디지털 신호를 지원합니다.
모든 로직 제어 입력은 1.8V~VDD의 로직 레벨을 지원하여 유효한 공급 전압 범위에서 작동할 때 TTL 및 CMOS 로직 호환성을 보장합니다. 페일 세이프 로직 회로는 전원 핀 앞에 제어 핀의 전압을 인가하여 장치의 잠재적 손상을 방지합니다.
Texas Instruments TMUX72xx 제품군은 래치업 내성을 제공하여 일반적으로 과전압 이벤트로 인해 발생하는 장치 내의 기생 구조 간에 바람직하지 않은 고전류 이벤트를 방지합니다. 일반적으로 전원 공급 장치 레일이 꺼지고 장치 장애를 초래할 때까지 래치업 상태가 지속됩니다. 래치업 내성 기능 덕분에 TMUX72xx 스위치 및 멀티플렉서 제품군을 혹독한 환경에서 사용할 수 있습니다.
특징
- 래치업 내성
- ±4.5~±22V 이중 공급 전압 범위
- 4.5~44V 단일 공급 전압 범위
- 3Ω 낮은 온 상태 저항
- 3pC 낮은 전하 주입
- 고전류 지원(400mA(최대))
- -40~+125°C 작동 온도
- 1.8V 로직 호환 입력
- 페일 세이프 논리
- 레일-레일 작동
- 양방향 신호 경로
- BBM(Break-Before-Make) 스위칭
애플리케이션
- 공장 자동화 및 제어
- 유량 송신기
- PLC(프로그래밍 가능 로직 컨트롤러)
- 아날로그 입력 모듈
- DAQ(데이터 수집 시스템)
- 반도체 테스트 장비
- 배터리 테스트 장비
- 초음파 스캐너
- 환자 모니터링 및 진단
- 광학 네트워킹
- 광학 테스트 장비
- 유선 네트워킹
- RRU(원격 무선 장치)
- AAS(액티브 안테나 시스템) mMIMO

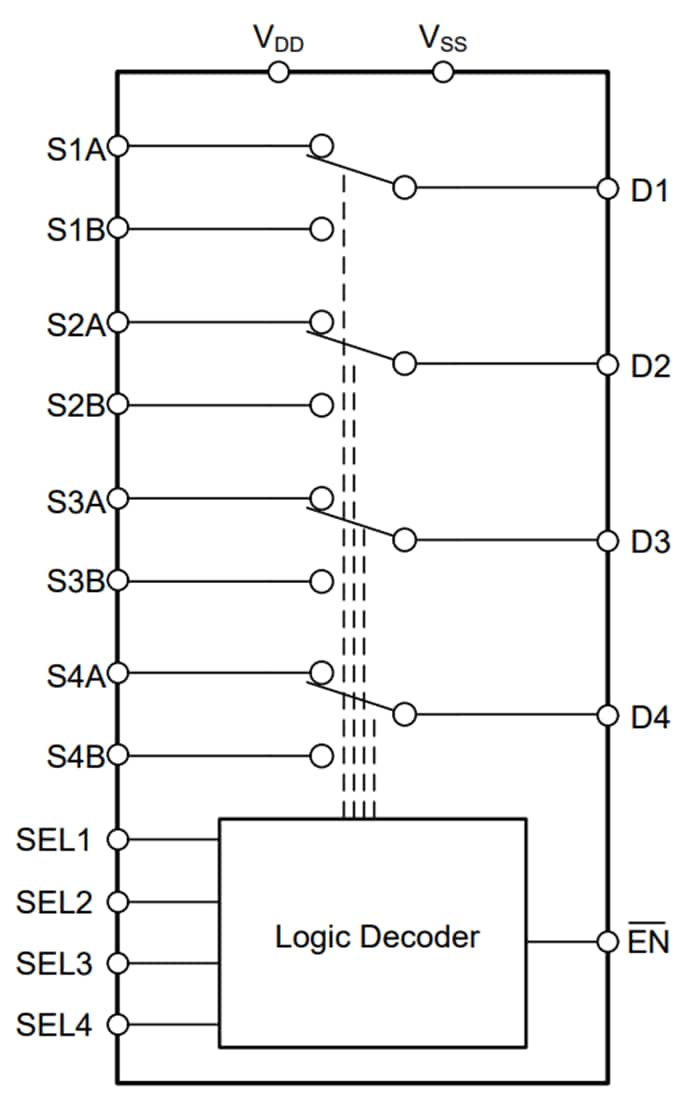

기능 블록 선도
게시일: 2021-09-02
| 갱신일: 2022-03-11
