Texas Instruments TMUX721xEVM 스위치 EVM(평가 모듈)

Texas Instruments TMUX721xEVM 스위치 EVM(평가 모듈)은 TMUX721x 장치(TMUX7211PWR, TMUX7212PWR 및 TMUX7213PWR 포함)의 평가를 지원하며 16핀 TSSOP(PW) 패키지로 제공됩니다. 이 평가 모듈은 TMUX721x 장치, 특히 DC 및 타이밍 매개변수의 신속한 프로토타이핑 및 테스트에 사용할 수 있습니다. Texas Instruments TMUX7211, TMUX7212, 및 TMUX7213은 4개의 독립적으로 선택 가능한 1:1, SPST(single-pole, single-throw) 스위치 채널이 있는 CMOS(complementary metal-oxide semiconductor) 스위치입니다. 이 장치는 이중 공급 전압 범위(±4.5~±22V), 단일 공급 전압 범위(4.5~44V) 또는 비대칭 공급 전압 범위(예: VDD = 12V, VSS = -5V)를 지원합니다.

특징

  • 신호 측정을 위해 쉽게 액세스할 수 있는 35개의 테스트 포인트(7개의 GND 테스트 포인트 포함)
  • 16핀 TSSOP(PW) 패키지의 TMUX7211, TMUX7212 및 TMUX7213 장치에 대한 빠른 프로토타이핑 및 테스트 설정
  • 특정 TMUX721x 장치가 평가 모듈에 공급되거나 납땜되지 않으므로 평가를 위해 원하는 IC를 유연하게 선택할 수 있음
  • 단일 공급 및 이중 공급 작동 모두 지원
  • 전원 공급 장치 디커플링 커패시터 6개(2×0.1μF, 2×1μF 및 2×10μF)
  • 점퍼 - 8개의 신호 레인, VDD 및 VSS 전원 레일, 제어 신호
  • SMA 커넥터 배치를 위해 8개의 패드 사용 가능
  • 이 패드는 제어 신호 경로에서 풀업 또는 풀다운 저항기에 사용 가능
  • 이 패드는 서지 보호 다이오드에 사용 가능
  • 0805 커패시터 패드는 접지를 기준으로 하는 모든 신호 경로에서 사용 가능

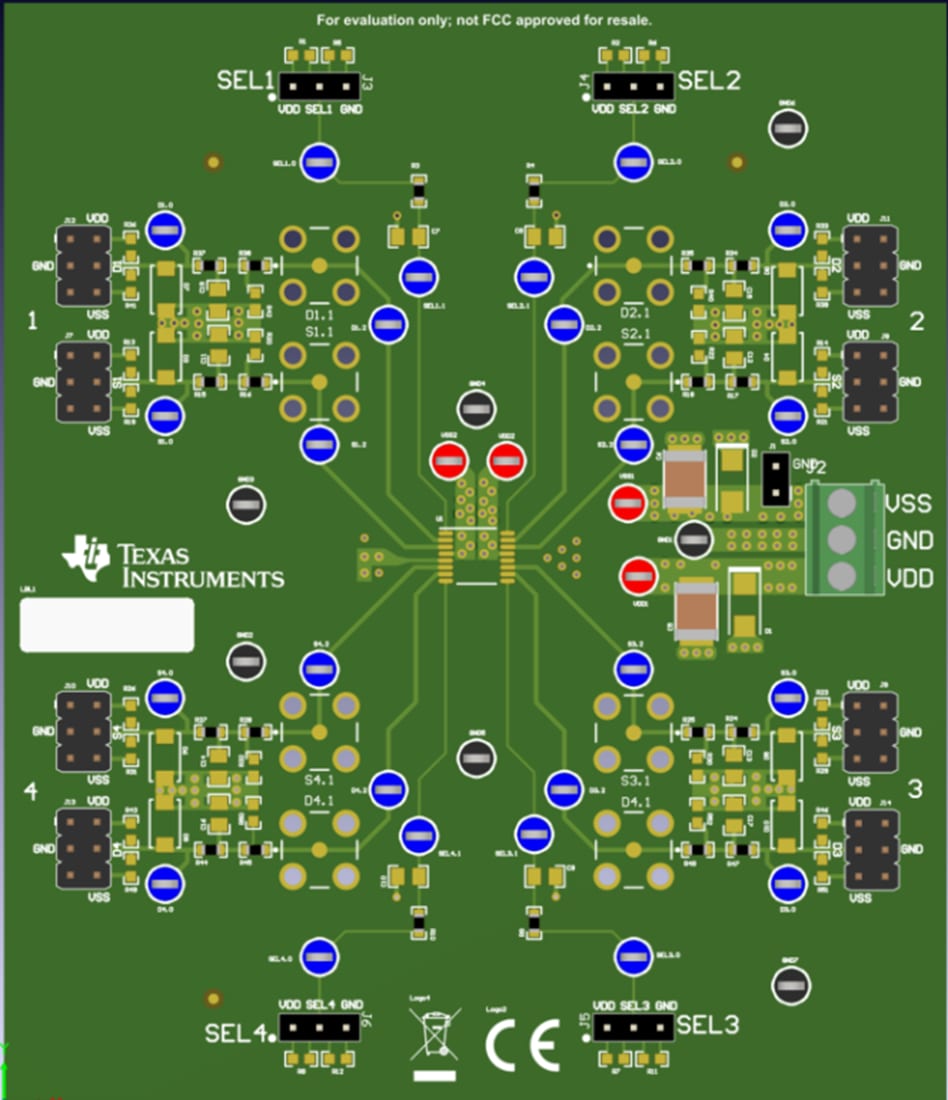

보드 레이아웃

기계 도면 - Texas Instruments TMUX721xEVM 스위치 EVM(평가 모듈)
