Texas Instruments TMUX7208EVM 멀티플렉서 EVM(평가 모듈)
Texas Instruments TMUX7208EVM 멀티플렉서 EVM(평가 모듈)은 TMUX7208 장치의 평가를 지원하며 16핀 TSSOP(PW) 패키지로 제공됩니다. 이 평가 모듈은 TMUX7208 장치, 특히 DC 및 타이밍 매개변수의 신속한 프로토타이핑 및 테스트에 사용할 수 있습니다. Texas Instruments TMUX7208은 8:1 단일 채널 구성에서 래치업 내성을 가진 CMOS(complementary metal-oxide semiconductor) 스위치입니다. 이 장치는 이중 공급 전압 범위(±4.5~±22V), 단일 공급 전압 범위(4.5~44V) 또는 비대칭 공급 전압 범위(예: VDD = 12V, VSS = -5V)를 지원합니다.
특징
- TSSOP(PW) 패키지로 제공되는 16핀 TMUX7208 장치를 위한 빠른 프로토타이핑 및 테스트 설정
- TMUX7208 보드에 나열된 로직 진실 표
- 특정 TMUX7208이 평가 모듈에 공급되거나 납땜되지 않음
- 평가를 위해 원하는 IC를 유연하게 선택 가능
- 단일 공급 및 이중 공급 작동 모두 지원
- 6개의 전원 공급 장치 디커플링 커패시터(2 × 0.1μF, 2 × 1μF 및 2 × 10μF)
- 점퍼 - 9개의 신호 레인, VDD 및 VSS 전원 레일, 제어 신호
- SMA 커넥터 배치를 위해 9개의 패드 사용 가능
- 이 패드는 제어 신호 경로에서 풀업 또는 풀다운 저항기에 사용 가능
- 이 패드는 서지 보호 다이오드에 사용 가능
- 0805 커패시터 패드는 접지를 기준으로 하는 모든 신호 경로에서 사용 가능

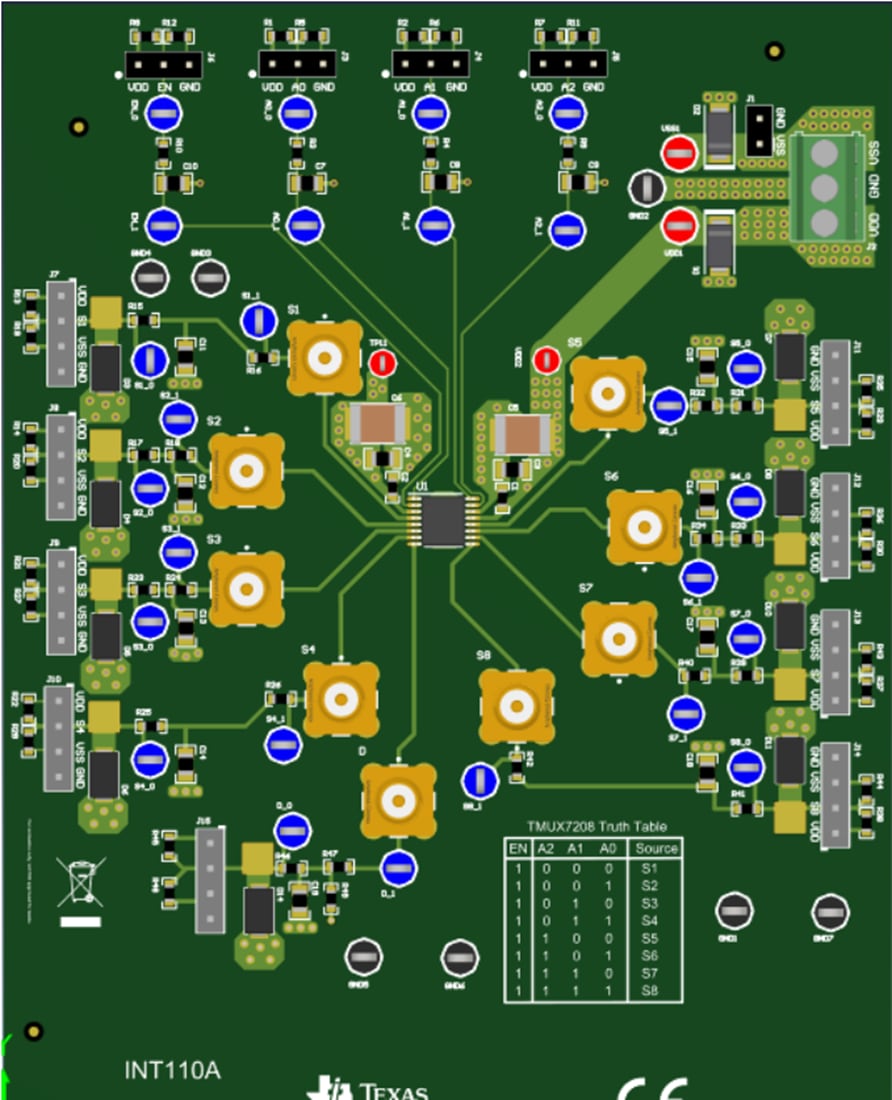

보드 레이아웃
