Texas Instruments TMUX646EVM 스위치 EVM(평가 모듈)
Texas Instruments TMUX646EVM 스위치 EVM(평가 모듈)은 10 채널 스위치인 TMUX646의 평가를 지원하며 36핀 BGA(ZEC) 패키지로 제공됩니다. 이 평가 모듈은 장치, 특히 DC 매개변수의 신속한 프로토타이핑 및 테스트에 사용할 수 있습니다. TMUX646EVM은 DC 특성화를 위해 쉽게 구성 가능한 부하를 허용합니다. Texas Instruments TMUX646EVM은 SMA 포트용 패드, BGA(ZEC) 패키지로 제공되는 두 번째 TMUX646 및 종단 저항기를 사용하여 SMA 커넥터가 있는 채널 중 하나를 테스트할 수 있는 옵션을 제공합니다.
특징
- TMUX646 36핀 BGA 패키지(ZEC)를 위한 빠른 프로토타이핑 및 테스트 설정
- 1개의 TMUX646 설치(U1), 1 채널 SMA 테스트(U2)를 위해 다른 TMUX646 패드 사용 가능
- U1 및 U2 모두를 위해 설치된 공급 디커플링 커패시터
- U1에 사용 가능한 추가 0603 커패시터 패드
- U1의 모든 아날로그 I/O 핀에서 단일 또는 차동 부하로 저항기 및 커패시터를 추가하기 위한 구성 요소 설치 공간 옵션
- 1 채널용 SMA I/O를 사용하여 테스트하기 위해 U2의 종단 저항기 패드와 함께 6개의 SMA 패드(TMUX646의 1채널) 제공

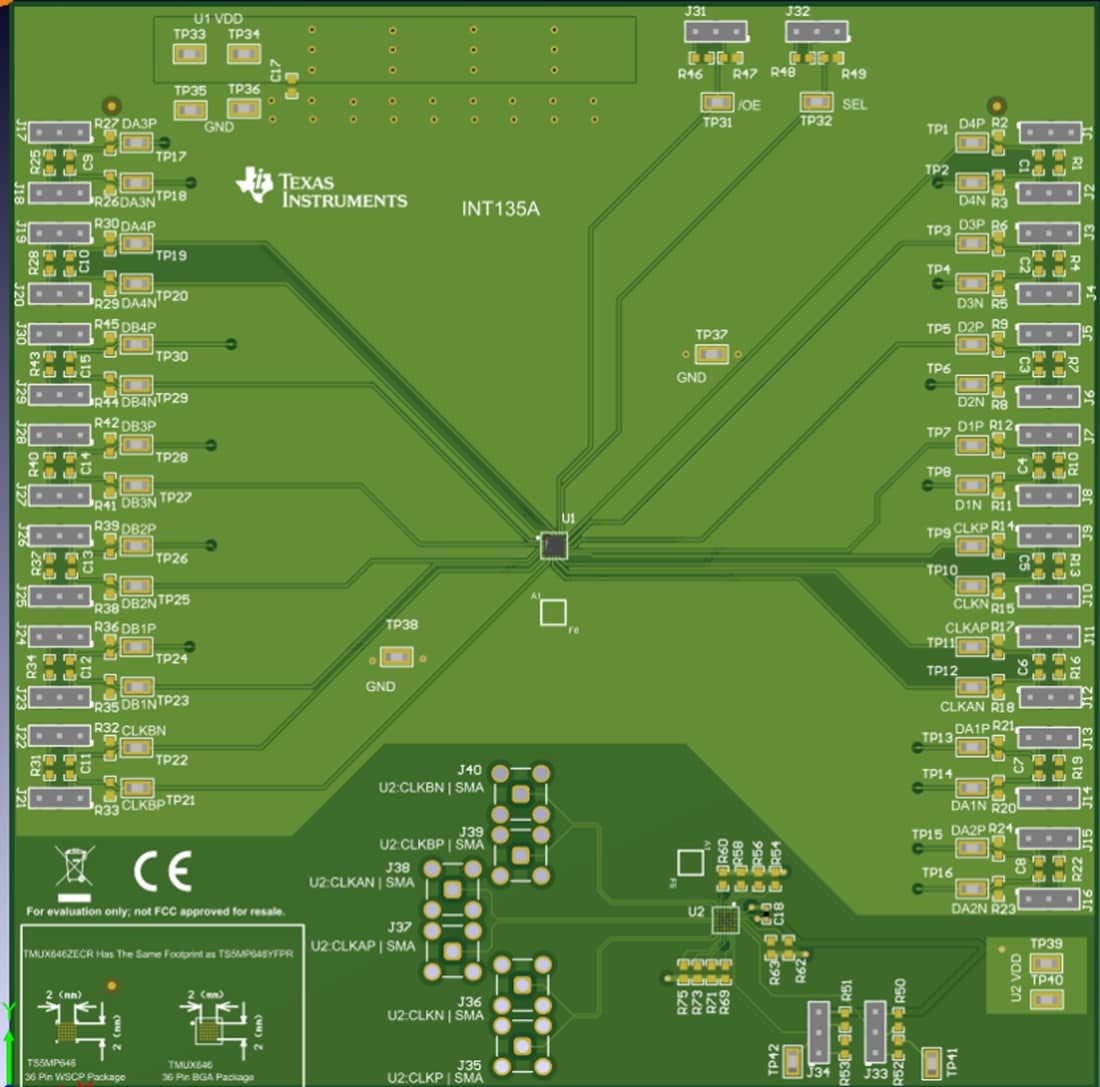

보드 레이아웃
관련 제품
Texas Instruments TMUX646 10채널 MIPI 스위치
고속 애플리케이션에 사용하도록 최적화된 10채널(5차동) SPDT 양방향 스위치입니다.
게시일: 2021-06-11
| 갱신일: 2022-03-11
