Texas Instruments TMUX6136 ±16.5V 듀얼 SPDT 스위치

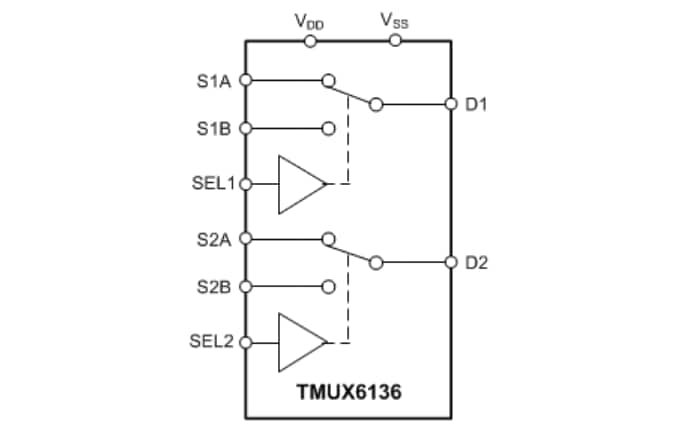

Texas Instruments TMUX6136 ±16.5V 이중 SPDT 스위치는 독립적으로 선택할 수 있는 2개의 SPDT 스위치를 포함하는 CMOS 아날로그 출력을 제공합니다. 이 장치는 누설 전류 및 전하 주입이 매우 낮으므로 고정밀 측정 애플리케이션에 사용할 수 있습니다. TMUX6136은 17μA의 낮은 공급 전류를 제공하므로 휴대용 애플리케이션에서 사용할 수 있습니다. TMUX6136은 이중 전원(±5~±16.5V), 단일 전원(10~16.5V) 또는 비대칭 전원 공급 장치로 작동하도록 설계되었습니다. TTL(트랜지스터-트랜지스터 로직) 호환 임계값을 갖는 디지털 선택 핀(SELx)을 통해 TTL/CMOS 로직 호환성이 보장됩니다. TMUX6136은 SELx 핀의 상태에 따라 2개의 입력(Sx) 중 하나를 공통 출력(D)으로 전환합니다. 스위치는 양방향으로 동일하게 잘 작동합니다. ON 위치에서 TMUX6136은 전원 공급 장치까지의 입력 신호 범위를 지원합니다. OFF 위치에서 전원 공급 장치까지의 TMUX6136 신호 레벨이 차단됩니다. 모든 스위치는 BBM(Break-Before-Make) 스위칭 작동을 나타냅니다.
