Texas Instruments TMUX4827YBHEVM 평가 모듈
Texas Instruments TMUX4827YBHEVM 평가 모듈은 TMU4827의 작동 및 성능을 평가하도록 구성되었습니다. TMUX4827 멀티플렉서는 TMUX4827YBHEVM 평가 모듈에 납땜된 9핀 YBH 패키지로 제공됩니다. TI TMUX4827YBHEVM을 통해 엔지니어는 온보드 오디오 잭을 사용하여 오디오 신호로 TMUX4827을 평가할 수 있습니다. 또한 보드의 테스트 포인트는 오디오 신호가 아닌 신호를 테스트할 수 있는 기능을 제공합니다.
특징
- 보드에 사전 납땜된 TMUX4827YBH
- VDD에서 접지까지 전원 공급 장치 디커플링 커패시터 2개(1µF 0402, 0.1µF 0402)
- TMUX4827 전체 전류 기능을 지원하는 I/O의 테스트 포인트 6개
- 손쉬운 프로빙을 위한 추가 GND 테스트 포인트 7개
- 외부 전원에서 장치를 연결/분리하기 위한 3핀 헤더 1개
- 장치의 신호 경로 상태를 변경하는 3핀 헤더 1개

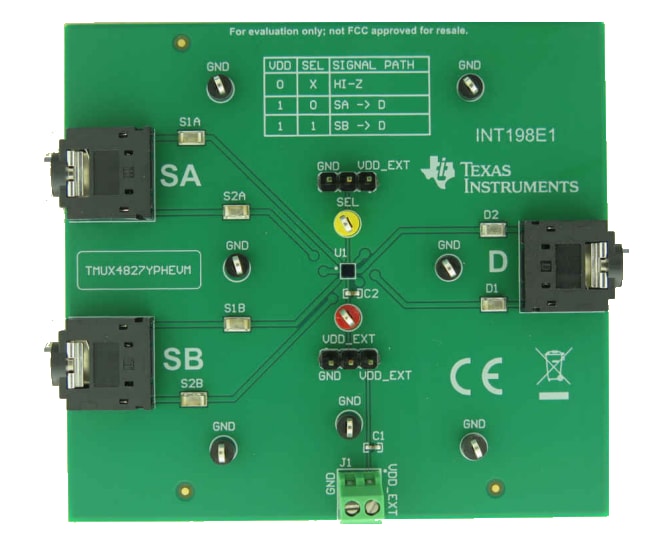

PCB 레이아웃
간소화된 회로
게시일: 2023-08-04
| 갱신일: 2025-03-11
