Texas Instruments TMUX1575EVM 스위치 EVM(평가 모듈)
Texas Instruments TMUX1575EVM 스위치 EVM(평가 모듈)은 TMUX1575 장치의 평가를 지원하며 16핀 TSSOP(PW) 패키지로 제공됩니다. 이 평가 모듈은 Texas Instruments TMUX1575, 특히 DC 매개변수의 신속한 프로토타이핑 및 테스트에 사용할 수 있습니다.
특징
- 소형 WSCP(YKB) 패키지로 제공되는 TMUX1575 장치
- 전원 공급 장치 디커플링 커패시터 2개(1μF 및 0.1μF)
- WSCP(YKB) 패키지로 제공되는 16핀 TMUX1575의 신속한 프로토타이핑 및 테스트
- 16개의 모든 신호 경로에 테스트 지점 및 점퍼 액세스가 있음
- 12개의 소스와 드레인 핀에는 모두 쉽게 구성 가능한 테스트 설정을 위해 각각 2개의 0805 패드가 있음
- TMUX1575의 고속 평가를 위해 장치의 채널 2 및 3측 SMA 커넥터

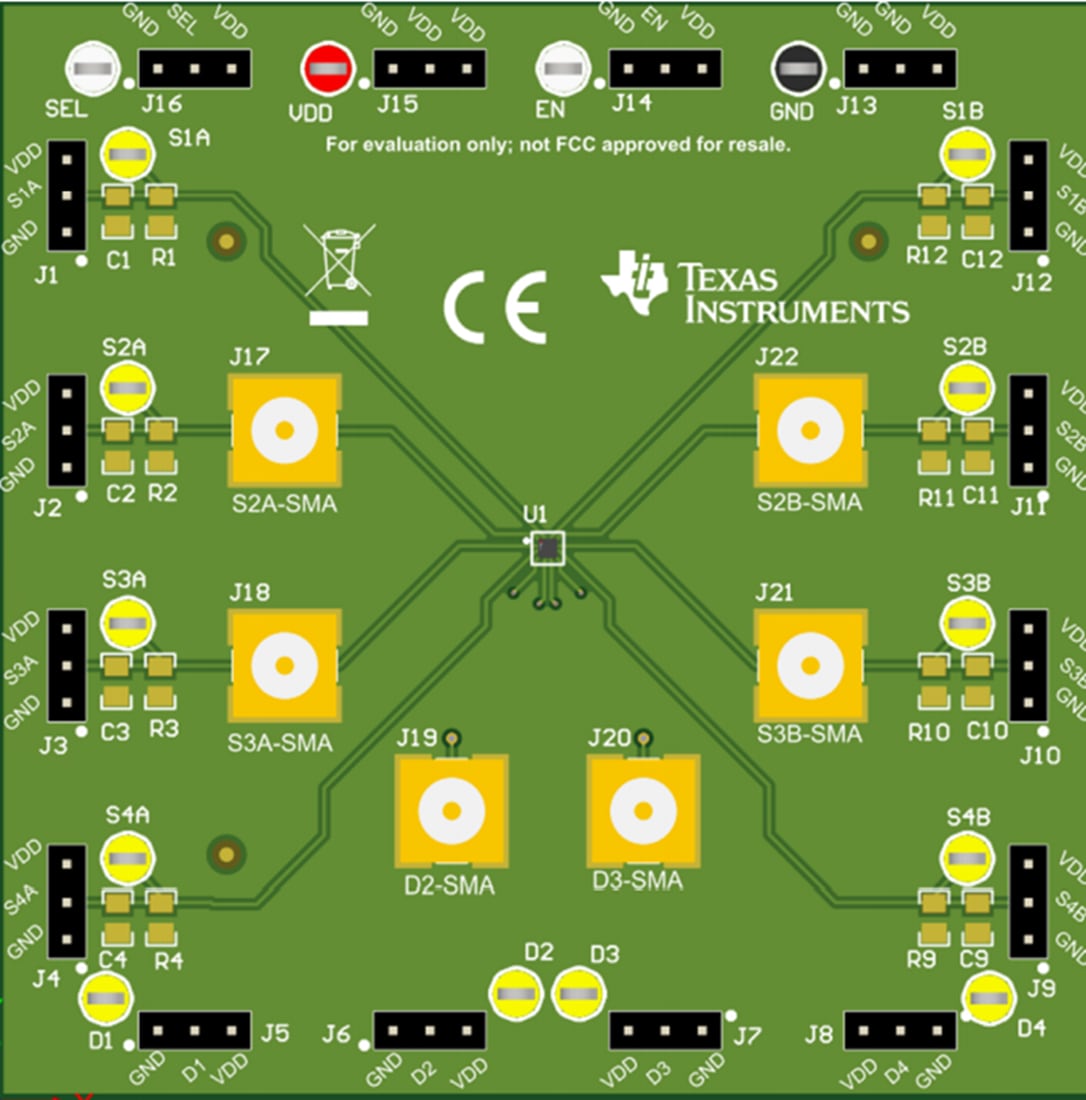

보드 레이아웃
관련 제품
Texas Instruments TMUX1575 2:1 SPDT 전원 차단 보호 스위치
4채널의 2:1(SPDT) 구성으로 제공되는 CMOS(상보형 금속 산화 반도체) 스위치입니다.
게시일: 2021-03-12
| 갱신일: 2022-03-11
