Texas Instruments TMUX1248 2:1 SPDT 범용 스위치
Texas Instruments TMUX1248 2:1 SPDT 스위치는 GND에서 VDD에 이르는 소스(Sx) 및 드레인(Dx) 핀에서 양방향 아날로그 및 디지털 신호를 지원합니다. 선택 핀(SEL)은 두 소스 핀 중에서 어느 핀을 드레인 핀에 연결할지 제어합니다. TI TMUX1248은 7nA의 낮은 전류를 공급하여 휴대용 또는 저전력 애플리케이션에 이 장치를 사용할 수 있습니다.
이 장치는 스위칭 이벤트 중에 소스 신호가 단락 되지 않도록 방지하여 시스템에 견고성을 추가하는 BBM(break-before-make) 스위칭을 제공합니다. BBM(break-before-make) 스위칭는 두 소스 핀이 동시에 활성화되는 것을 방지합니다.
모든 로직 입력은 1.8V 로직 호환 임계값을 가지므로 저전압 로직 신호로 작동할 수 있습니다. Fail-Safe Logic 회로는 제어 핀의 전압을 공급 핀보다 먼저 인가하거나 공급 핀보다 높은 전압에서 최대 5.5V까지 인가하여 TMUX1248을 잠재적 손상으로부터 보호합니다.
TMUX1248 스위치는 1.08~5.5V 넓은 작동 범위를 지원하며 SC70 패키지로 제공됩니다.
특징
- 레일-레일 작동
- 양방향 신호 경로
- 1.8V 논리 호환 가능
- 페일 세이프 논리
- 5.5V 제어 입력 과전압 허용 오차
- 3Ω 낮은 온 상태 저항
- 1.08~5.5V 넓은 공급 범위
- -40~+125°C 작동 온도
- 7nA 낮은 공급 전류
- BBM(Break-Before-Make) 스위칭
애플리케이션
- 아날로그 및 디지털 스위칭
- I2C 및 SPI 버스 다중화
- 랙 서버
- NIC(네트워크 인터페이스 카드)
- 바코드 스캐너
- 빌딩 자동화
- 아날로그 입력 모듈
- 모터 드라이브
- 비디오 감시
- EPOS(Electronic Point of Sale)
- 데스크톱 PC
- 가전 제품

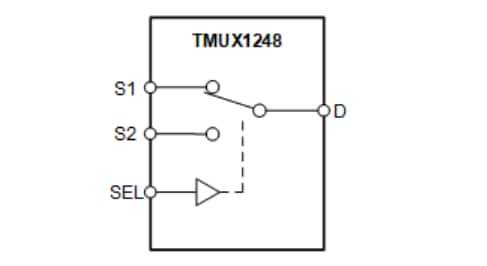

블록 선도

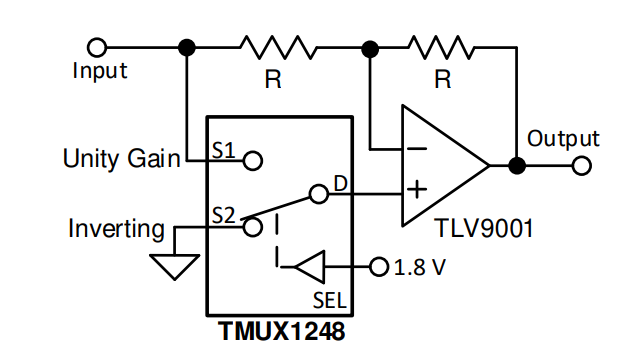

애플리케이션 예시
