Texas Instruments TMUX1109 5V 정밀 멀티플렉서
Texas Instruments TMUX1109 5V 정밀 멀티플렉서는 1.08~5.5V의 넓은 작동 공급 전압을 갖는 차동 4:1 또는 듀얼 4:1 단일 종단형 채널을 제공합니다. TMUX1109는 GND에서 VDD까지의 소스(Sx) 및 드레인(D) 핀에서 양방향 아날로그 및 디지털 신호를 지원합니다. 모든 로직 입력은 로직 호환 임계값이 1.8V입니다. 이는 유효한 공급 전압 범위에서 작동할 때 TTL 및 CMOS 로직 호환성을 보장합니다. 페일 세이프 로직 회로는 전원 핀 앞에 제어 핀의 전압을 인가함으로써 TMUX1104를 잠재적 손상으로부터 보호합니다. TMUX1109 멀티플렉서는 소비 전류가 5nA로 낮고 소형 패키지 옵션을 제공하며 의료 장비에서 산업 시스템에 이르기까지 다양한 애플리케이션에 사용할 수 있습니다.
특징
- 단일 공급 전압 범위: 1.08~5.5V
- 이중 공급 전압 범위: ±2.75V
- 낮은 누설 전류: 3pA
- 낮은 전하 주입: 1pC
- 낮은 온 저항: 1.8Ω
- 작동 온도: -40~+125°C
- 1.8V 로직 호환
- 페일 세이프 로직
- 레일-레일 작동
- 양방향 신호 경로
- BBM(Break-Before-Make) 스위칭
- ESD 보호 HBM: 2,000V
애플리케이션
- 초음파 스캐너
- 환자 모니터링 및 진단
- 광학 네트워킹
- 광학 테스트 장비
- 원격 무선 장치
- 유선 네트워킹
- ATE 테스트 장비
- 공장 자동화 및 산업 제어 장치
- PLC(프로그래밍 가능 로직 컨트롤러)
- 아날로그 입력 모듈
- SONAR 수신기
- 모터 드라이브
- 서보 드라이브 포지션 피드백
블록 선도

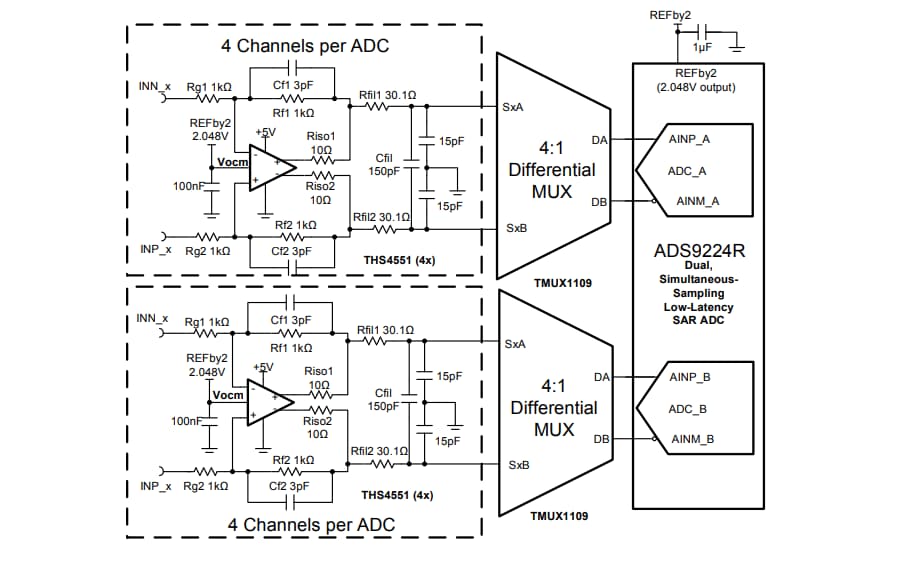

애플리케이션 예시
