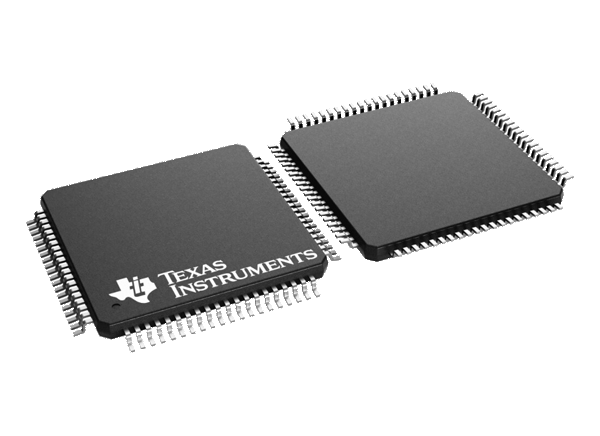

Texas Instruments TMS320F28003x/TMS320F28003x-Q1 실시간 MCU

Texas Instruments TMS320F28003x/TMS320F28003x-Q1 실시간 마이크로컨트롤러는 C2000™ 실시간 마이크로컨트롤러의 일부입니다. C2000 마이크로컨트롤러는 높은 전력 밀도, 높은 스위칭 주파수를 포함하고 GaN 및 SiC 기술의 사용을 지원하는 전력 전자 장치의 효율성을 위해 설계된 확장 가능한 초저 지연 장치입니다.

TI TMS320F28003x/TMS320F28003x-Q1 실시간 마이크로컨트롤러는 온칩 플래시 또는 SRAM에서 실행되는 부동 또는 고정 소수점 코드를 위해 120MHz의 신호 처리 성능을 제공하는 TI 32비트 C28x DSP 코어를 기반으로 하는 실시간 제어 서브시스템을 제공합니다. TMS320F28003x-Q1 장치는 자동차 애플리케이션에 대한 AEC-Q100 인증을 받았습니다.

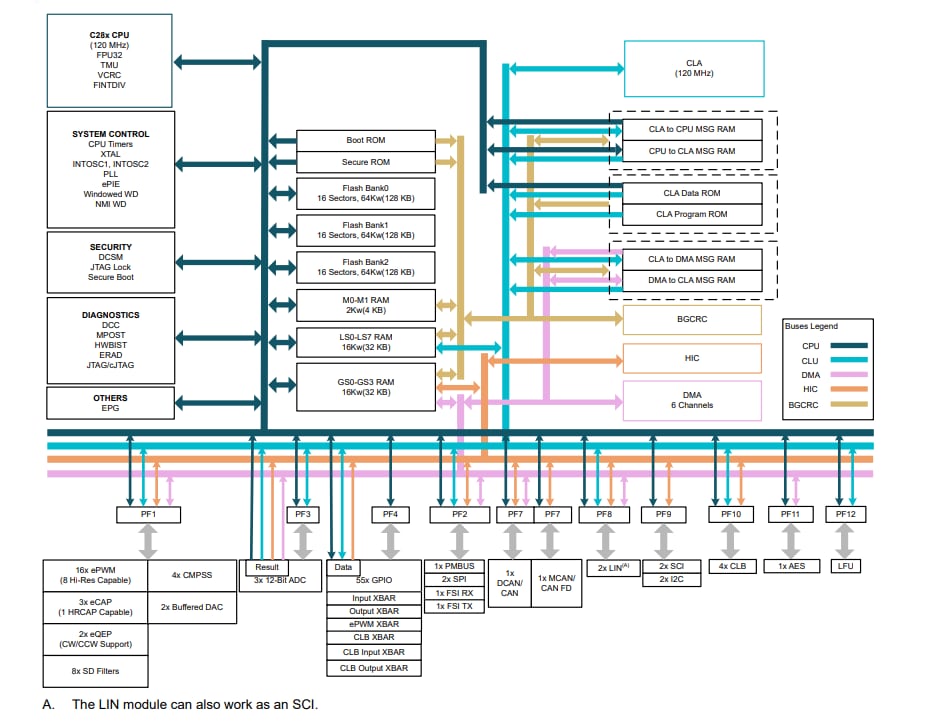

특징

120MHz에서 TMS320C28x 32비트 DSP 코어
- IEEE 754 FPU(부동 소수점 장치)
  - FINETDIV(빠른 정수 분할) 지원
- TMU(삼각함수 수학 단위)
  - NLPID(비선형 비례 적분 파생) 제어 지원
- CRC 엔진 및 명령어(VCRC)
- 10개의 하드웨어 브레이크포인트(ERAD 기능)
프로그램 가능한 CLA(제어법 가속기)
- 120MHz
- IEEE 754 단일 정밀 부동 소수점 명령
- 메인 CPU와 독립적으로 코드 실행
온칩 메모리
- 3개의 독립적인 뱅크에서 384KB(192KW) 플래시(ECC 보호)
- 69KB(34.5KW) RAM(ECC 보호)
- 이중 구역 보안
- 안전 부팅 및 JTAG 잠금 장치
클록 및 시스템 제어
- 내부 10MHz 발진기 2개
- 크리스털 발진기 또는 외부 클록 입력
- 윈도우 워치독 타이머 모듈
- 누락된 클록 감지 회로
- DCC(이중 클록 비교기)
3.3V I/O 설계
- 내부 VREG 생성을 통해 단일 전원 설계 가능
- BOR(브라운아웃 리셋) 회로
시스템 주변 장치
- 6채널 DMA(직접 메모리 액세스) 컨트롤러
- 55개의 개별 프로그래밍 가능 다중화
- GPIO(범용 입/출력) 핀
- 아날로그 핀에서 디지털 입력 23개
- AGPIO(아날로그 핀에서 디지털 입/출력) 2개
- ePIE(향상된 주변 장치 인터럽트 확장)
- 다중 LPM(저전력 모드) 지원
- ERAD(임베디드 실시간 분석 및 진단)
- UID(고유 식별) 번호
통신 주변 장치
- PMBus(전력 관리 버스) 인터페이스 1개
- I²C(내부 집적 회로) 인터페이스 2개
- CAN/DCAN(컨트롤러 영역 네트워크) 버스 포트 1개
- CAN FD/MCAN(유연한 데이터 속도의 컨트롤러 영역 네트워크) 버스 포트 1개
- SPI(직렬 주변 장치 인터페이스) 포트 2개
- UART 호환 SCI(직렬 통신 인터페이스) 2개
- UART 호환 LIN(로컬 상호 연결 네트워크) 인터페이스 2개
- 1개의 송신기와 1개의 수신기가 있는 FSI(고속 직렬 인터페이스) (최대 200Mbps)

아날로그 시스템
- 4MSPS, 12비트 ADC(아날로그-디지털 컨버터) 3개
  - 최대 23개의 외부 채널(GPDAC 출력부 2개 포함)
  - ADC당 통합 PPB(후처리 블록) 4개
- 12비트 기준 DAC(디지털-아날로그 컨버터)가 내장된 윈도우화된 CMPSS(비교기 서브시스템) 4개
  - 디지털 글리치 필터
- 12비트 버퍼 DAC 출력 2개
제어 강화 주변 장치
- 고분해능 성능(150ps 분해능)을 갖춘 8개의 채널이 있는 16개의 ePWM 채널
  - 통합 부동 대역 지원
  - 통합된 하드웨어 TZ(트립 영역)
- eCAP(향상된 캡처) 모듈 3개
  - 3개의 eCAP 모듈 중 1개에서 HRCAP(고분해능 캡처) 사용 가능
- CW/CCW 작동 모드를 지원하는 eQEP(향상된 쿼드러처 인코더 펄스) 모듈 2개
- SDFM(시그마-델타 필터 모듈) 입력 채널 8개(채널당 2개의 병렬 필터)
  - 표준 SDFM 데이터 필터링
  - 과도한 평가 또는 부족한 평가를 위한 빠른 동작을 위한 비교기 필터
- EPG(임베디드 패턴 발생기)
CLB(구성 가능 로직 블록)
- 타일 4개
- 기존 주변 장치 기능 추가
- 위치 관리자 솔루션 지원
HIC(호스트 인터페이스 컨트롤러)
- 외부 호스트에서 내부 메모리에 대한 액세스
BGCRC(백그라운드 CRC)
- 32비트 데이터에서 1사이클 CRC 계산
AES(고급 암호화 표준) 가속기
LFU(실시간 펌웨어 업데이트)
- 이전 펌웨어에서 새로운 펌웨어로 빠른 컨텍스트 전환
- 플래시 뱅크 삭제 시간 개선
진단 기능
- MPOST(자가 테스트 시 메모리 전원)
- HWBIST(하드웨어 자가 진단 시험)
패키지 옵션:
- 100핀 LQFP(로우 프로파일 쿼드 플랫 팩)[PZ 접미사]
- 80핀 LQFP(로우 프로파일 쿼드 플랫 팩)[PN 접미사]
- 64핀(LQFP)[PM 접미사]
- 48핀(LQFP)[PT 접미사]
온도 옵션:
- -40~125°C 자유 대기(T_A)
- -40~150°C 접합(T_J)

애플리케이션

가전 제품
- 에어컨 실외 장치
빌딩 자동화
- 운전자 도어 구동 제어
산업용 기계 및 공작 기계
- 자동 선별 장비
- 방직기
AC 인버터 및 VF 드라이브
- AC 드라이브 제어 모듈
- AC 드라이브 위치 피드백
- AC 구동 전력단 모듈
선형 모터 운송 시스템
- 선형 모터 전력단
단일 및 다중 축 서보 드라이브
- 서보 드라이브 위치 피드백
- 서보 구동 전력단 모듈
속도 제어 BLDC 드라이브
- AC 입력 BLDC 모터 드라이브
- DC 입력 BLDC 모터 드라이브
공장 자동화
- 로봇 서보 드라이브
- 모바일 로봇 모터 제어
- 위치 센서
산업용 전력
- 산업용 AC-DC
UPS
- 3상 UPS
- 단상 온라인 UPS
전기통신 및 서버 전원
- 상업용 DC/DC
- 판매자 네트워크 및 서버 PSU
- 상업용 통신 정류기
ADAS
- 기계적 스캔 LIDAR

하이브리드, 전기 및 파워트레인 시스템
- DC/DC 컨버터
- 인버터 및 모터 제어
- OBC(보드 내장형 충전기) 및 무선 충전기
- VESS(가상 엔진 사운드 시스템)
- 엔진 팬
- eTurbo/충전기
- 펌프
- EPS(전자식 파워 스티어링)
인포테인먼트 및 클러스터
- 헤드업 디스플레이
- 자동차 헤드 유닛
- 자동차 외부 증폭기
차체 전자 시스템 및 조명
- 자동차용 HVAC 컴프레서 모듈
- DC/AC 인버터
- 전조등
EV 충전 인프라
- AC 충전(파일) 스테이션
- DC 충전(파일) 스테이션
- EV 충전 전원 모듈
- 무선 EV 충전 스테이션
재생 에너지 저장
- 에너지 저장 PCS(전력 변환 시스템)
태양광 에너지
- 중앙 인버터
- 마이크로인버터
- 태양광 전력 옵티마이저
- 태양광 아크 proteMicroinverter
- 신속 셧다운
- 스트링 인버터
