Texas Instruments TMP23x/TMP23x-Q1 아날로그 출력 온도 센서
Texas Instruments TMP23x/TMP23x-Q1 정밀 아날로그 출력 온도 센서는 온도에 비례하는 출력 전압과 향상된 정확도를 제공하므로 다중 아날로그 온도 감지 애플리케이션에 이상적입니다. 0~+70°C에서 ±0.5°C 및 ±1°C의 표준 정확도 덕분에 유사한 핀 호환 장치에서 TMP23x/TMP23x-Q1 센서를 분리할 수 있습니다. TMP235/TMP235-Q1 장치는 전체 –40~+150°C 온도 범위와 2.3~5.5V의 공급 범위에서 10mV/°C의 포지티브 슬로프 출력을 제공합니다. 더 높은 이득 TMP236/TMP236- Q1 센서는 –10~+125°C에서 19.5mV/°C의 포지티브 슬로프 출력과 3.1~5.5V의 공급 범위를 제공합니다.
9μA의 일반 무부하 전류 및 800μs의 일반 전원 온 시간을 통해 전원 사이클 아키텍처가 활성화되므로 배터리 전원 공급 장치의 소비전력을 최소화할 수 있습니다. 클래스 AB 출력 드라이버는 최대 500μA의 최대 출력을 제공하는 아날로그-디지털 컨버터 샘플 및 홀드 입력과 직접 인터페이스하여 최대 1,000pF의 정전식 로드 장치를 구동하도록 설계되었습니다. TMP23x/TMP23x-Q1 아날로그 출력 온도 센서는 패시브 서미스터에 대한 비용 효율적인 대안을 생성하는 효율적인 정확도와 강력한 선형 출력 드라이버를 제공합니다. TMP23x-Q1 장치는 자동차 애플리케이션에 대한 AEC-Q100 인증을 받았습니다.
특징
- 서미스터에 대한 비용 효율적 대안
- 넓은 온도 측정 범위
- –40~+150°C(TMP235)
- –10~+125°C(TMP236)
- 2가지 정확도 레벨 변형 가능:
- A2 레벨: ±0.5°C(표준)
- A4 레벨: ±1°C(표준)
- 포지티브 슬로프 센서 이득, 오프셋(표준)
- 0°C에서 10mV/°C, 500mV(TMP235)
- 0°C에서 19.5mV/°C, 400mV(TMP236)
- 폭넓은 작동 공급 전압 범위
- 2.3~5.5V(TMP235)
- 3.1~5.5V(TMP236)
- 단락 보호 출력
- 저전력: 9µA(표준)
- 최대 1,000pF 로드 장치를 구동하기 위한 강력한 출력
- 제공 가능한 패키지
- 5핀 SC70(DCK) 표면 실장
- 3핀 SOT-23(DBZ) 표면 실장
애플리케이션
- 그리드 인프라
- 무선 및 전기 통신 인프라
- 자동차 인포테인먼트
- 공장 자동화 및 제어
- 테스트 및 측정
비디오

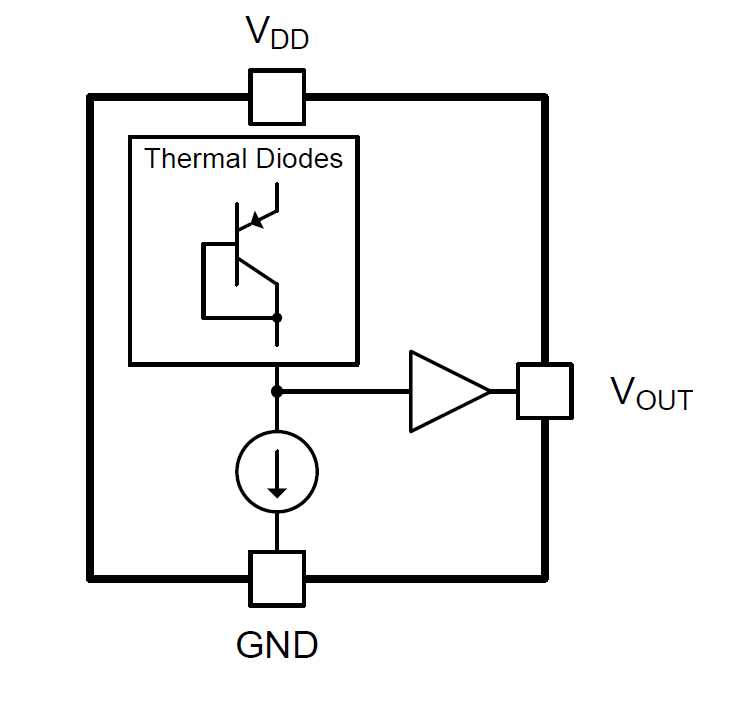

기능 블록 선도
