Texas Instruments TMCS1133/TMCS1133-Q1 홀 효과 전류 센서
Texas Instruments TMCS1133/TMCS1133-Q1 홀 효과 전류 센서는 25~150mV/A 다양한 감도 옵션을 제공하며 전기적으로 절연되어 있습니다. 입력 전류에 비례하는 출력 전압은 모든 감도 옵션에서 뛰어난 낮은 드리프트와 선형성을 제공합니다. 이 센서는 단일 3~5.5V 전원 공급 장치에서 작동하며 비율 측정 오류를 제거합니다. TMCS1133/TMCS1133-Q1 센서는 80ARMS 높은 연속 전류 용량, 견고하게 강화된 절연, 1MHz 신호 대역폭, 50ns 전파 지연을 특징으로 합니다. 이 센서는 외부 자기장에 대한 높은 내성을 제공하며 양방향 및 단방향 전류 정격을 감지할 수 있습니다. 이러한 센서는 EV 충전, 전원 공급 장치, 산업용 AC-DC, 태양 에너지 애플리케이션에 사용됩니다. TMCS1133 센서는 10.3x10.3mm DVG(SOIC, 10) 패키지로 제공됩니다. TMCS1133-Q1 장치는 자동차 애플리케이션에 대한 AEC-Q100 인증을 받았습니다.
TMCS1133/TMCS1133-Q1 센서는 외부 자기장에 대한 높은 내성을 제공하며 양방향 및 단방향 정격 전류를 감지할 수 있습니다. 이 센서는 EV 충전, 전원 공급 장치, 산업용 AC-DC, 태양광 에너지 애플리케이션에 사용됩니다. TMCS1133 센서는 10.3x10.3mm DVG(SOIC, 10) 패키지로 제공됩니다. TMCS1133-Q1 장치는 자동차 애플리케이션에 대한 AEC-Q100 인증을 받았습니다.
특징
- 높은 정확도
- ±0.1% 감도 오류
- ±20 ppm/°C 감도 열 드리프트
- ±0.2% 감도 수명 드리프트
- ±0.2mV 오프셋 오류
- ±10μV/°C 오프셋 열 드리프트
- ±0.2 mV 오프셋 수명 드리프트
- ±0.1% 비선형성
- 외부 자기장에 대한 높은 내성
- 빠른 반응 속도
- 1 MHz 신호 대역폭
- 120 ns 응답 시간
- 50ns 전파 지연
- 100 ns 과전류 감지 응답
- 양방향 및 단방향 전류 감지
- 25mV/A~150mV/A 범위에서 다양한 감도 옵션
- 3~5.5V 작동 공급 전압
애플리케이션
- EV 충전
- 전원 공급 장치
- 산업용 AC-DC
- 태양광 에너지

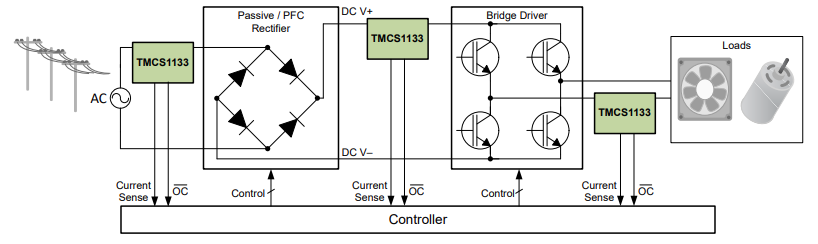

일반 애플리케이션 다이어그램
블록 선도
개발 도구
Texas Instruments TMCS1133xEVM 평가 모듈(EVM)
절연 홀 효과 정밀 전류 감지 모니터인 TMCS1133을 빠르게 사용할 수 있습니다.
게시일: 2024-06-19
| 갱신일: 2025-05-15
