Texas Instruments TMCS1108 홀 효과 전류 센서
Texas Instruments TMCS1108 홀 효과 전류 센서는 높은 정확도, 우수한 선형성 및 온도 안정성으로 DC 또는 AC 전류를 측정할 수 있는 갈바닉 절연 홀 효과 전류 센서입니다. 낮은 드리프트, 온도 보상 신호 체인은 장치 온도 범위 전반에 걸쳐 < 3%의 전체 범위 오류를 제공합니다.
입력 전류는 통합 홀 효과 센서로 측정되는 자기장을 생성하는 내부 1.8mΩ 도체를 통해 흐릅니다. 이 구조는 외부 집선 장치를 제거하고 설계를 간소화합니다. 낮은 도체 저항으로 전력 손실과 열 발산을 최소화합니다. 고유한 갈바닉 절연은 전류 경로와 회로 사이에 100V 기능 절연을 제공합니다. 통합된 전기 차폐 기능은 탁월한 공통 모드 제거 및 과도 전류 내성을 가능하게 합니다.
출력 전압은 입력 전류에 비례하며 여러 감도 옵션을 제공합니다. TMCS1108은 고정 감도 덕분에 단일 3~5.5V 공급 전압 범위에서 작동하고 비율 측정 오류를 제거하며 공급 잡음 제거 성능을 개선할 수 있습니다. 포지티브 입력 핀으로 유입될 때 전류 극성은 포지티브로 간주됩니다. 단방향 및 양방향 감지 변형 제품을 모두 사용할 수 있습니다. Texas Instruments TMCS1108은 6mA의 최대 공급 전류를 소비하며, 모든 감도 옵션은 -40~+125°C의 작동 온도 범위로 지정됩니다.
특징
- 일반 ±1%, 최대 ±3%, –40°C~125°C에서 총 오류
- ±0.9% 감도 오류
- 40mA 오프셋 오류
- 0.2mA/°C 오프셋 드리프트
- 0.5% 선형 오류
- 여러 가지 감도 옵션
- TMCS1108A1B/U - 50mV/A
- TMCS1108A2B/U - 100mV/A
- TMCS1108A3B/U - 200mV/A
- TMCS1108A4B/U - 400mV/A
- 제로 드리프트 내부 기준
- 양방향 및 단방향 전류 감지
- 3~5.5V 작동 공급 전압
- 80kHz 신호 대역폭
- 견고한 100V 갈바닉 절연
애플리케이션
- 모터 및 부하 제어
- 인버터 및 하프 브리지 전류 측정
- 역률 보정
- 과전류 보호
- DC 및 AC 전력 모니터링

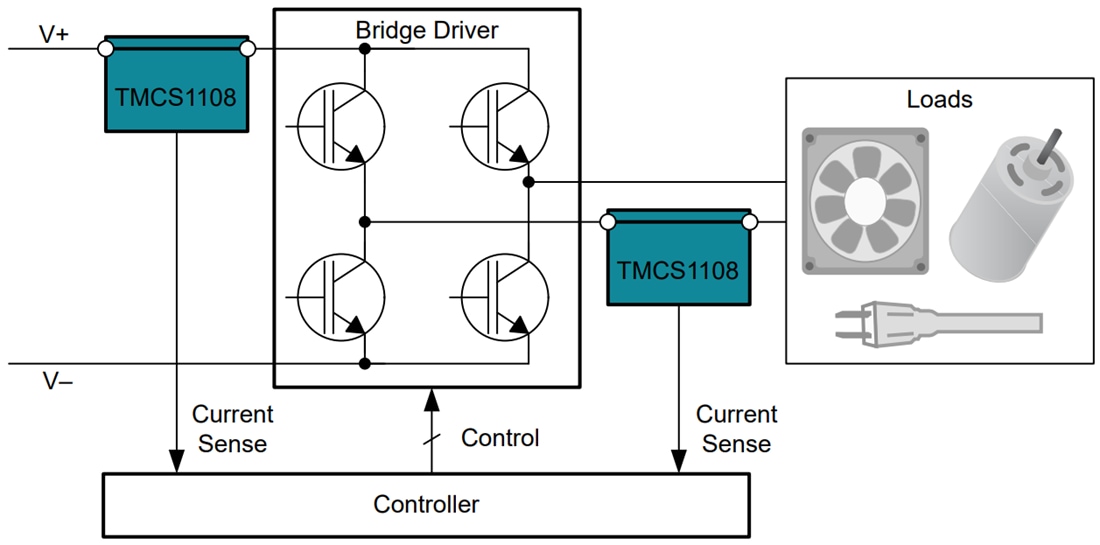

일반 애플리케이션
관련 개발 도구
Texas Instruments TMCS1108EVM 전류 감지 평가 모듈
절연 홀 효과 정밀 전류 감지 모니터인 TMCS1108을 편리하게 사용할 수 있습니다.
