Texas Instruments TMCS1107EVM 전류 감지 평가 모듈

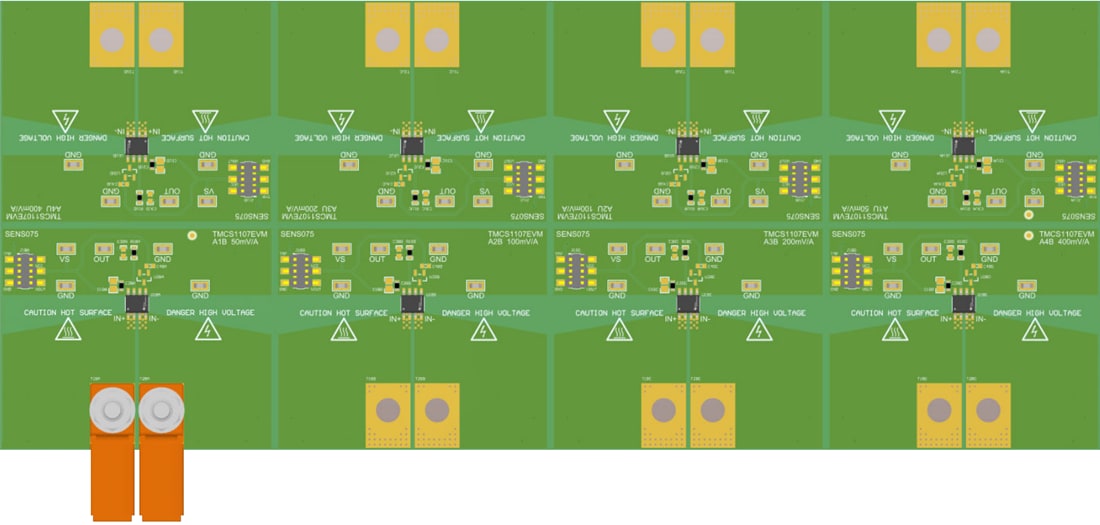

Texas Instruments TMCS1107EVM 전류 감지 EVM(평가 모듈)은 TMCS1107을 빠르고 편리하게 사용할 수 있도록 지원합니다. TMCS1107은 내부 입력 비례 출력 레퍼런스를 활용하는 절연 홀 효과 정밀 전류 감지 모니터입니다. 설계자는 이 평가 모듈을 통해 절연 출력을 측정하면서 홀 입력 측을 통해 최대 작동 전류를 푸시할 수 있습니다. 고정 장치 레이아웃은 대상 회로의 모델로 사용되지 않으며 EMI(전자기) 테스트용으로 레이아웃되지도 않았습니다. Texas Instruments TMCS1107EVM은 단일 PCB(인쇄 회로 기판)로 구성되어 있으며 8개의 개별 부품으로 분리할 수 있습니다. 4개 부품은 TMCS1107의 4개 단방향 변형에 해당하고 나머지 4개는 이 장치의 양방향 변형에 해당합니다.
