Texas Instruments TMAG5230 Z축 홀 효과 스위치
Texas Instruments TMAG5230 Z축 홀 효과 스위치는 자기 위치 감지 애플리케이션에 이상적입니다. 이 스위치는 옴니폴라 및 유니폴라 출력을 모두 지원하는 초소형 폼 팩터 DSBGA(WCSP) 패키지로 제공됩니다. TMAG5230은 고감도 임계값과 다양한 샘플링 속도의 여러 조합을 지원하여 자기 선택, 감도, 전력 요구 사항을 위한 유연한 시스템 설계를 가능하게 합니다.
TI TMAG5230 Z축 홀 효과 스위치는 푸시-풀 출력과 함께 제공되므로 외부 풀업 저항기가 필요하지 않거나 TMAG5230 전원과 다른 I/O 전압을 사용할 수 있는 오픈 드레인 출력이 있습니다. 오픈 드레인 출력은 VCC 이상의 전압을 지원할 수 있으므로 전원 시퀀싱이 필요하지 않습니다.
특징
- -40~125°C 주변 온도 범위
- 자기극 감지 옵션:
- 전극성
- 이중 단극
- 출력 유형:
- 푸시-풀
- 오픈 드레인
- 1.65 V~5.5 V 공급 전압 범위
- 능동 출력 상태(B>BOP 일때): 낮음(Vol)
- -2.4~24mT 자기 작동 지점(BOP)
- 1.6pA의 낮은 평균 소비 전류
- -1.25~2.5kHz 샘플링 속도
- 업계 표준 4핀 DSBGA 패키지
애플리케이션
- 태블릿
- 스마트폰
- 노트북 컴퓨터
- 이어버드
- AR/VR 안경
- 디지털 스틸 카메라

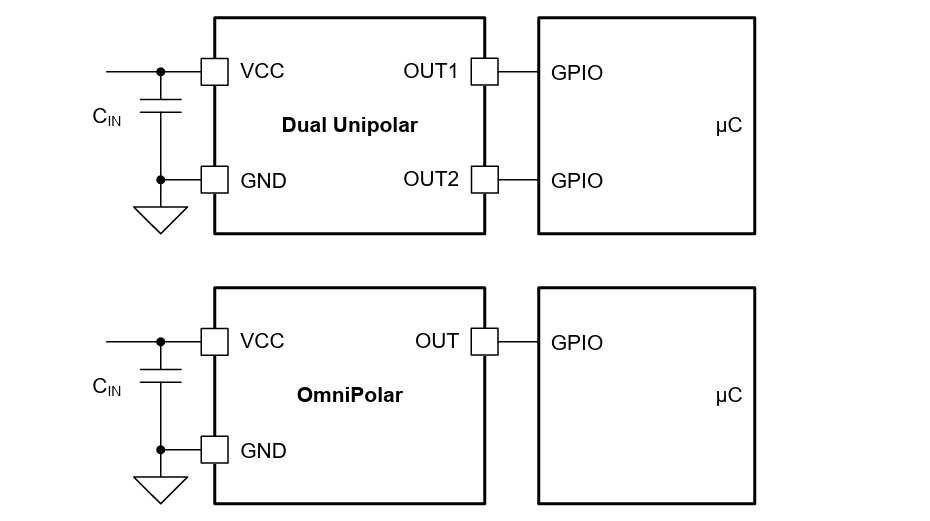

개략도
