Texas Instruments TMAG5115 고속 낮은 지터 홀 효과 래치
Texas Instruments TMAG5115 고속, 낮은 지터, 홀 효과 래치는 빠른 전파 지연과 낮은 지터를 제공합니다. TMAG5115는 온도에 대한 고감도 안정성과 높은 RPM이 필요한 애플리케이션을 위해 설계된 통합 보호 기능이 특징입니다. 낮은 지터와 낮은 전파 지연의 조합은 전력 효율을 높이고 기생 시스템 레벨 잡음을 줄입니다.
TI TMAG5115 래치에는 15mA 전류 싱크 기능이 있는 오픈 드레인 출력 스테이지가 있습니다. 2.5~26V의 넓은 작동 전압 범위는 광범위한 산업 및 상업용 애플리케이션을 허용합니다. 출력 단락, 과전류, 과열 조건에 대한 내부 보호 기능이 포함되어 있습니다.
TMAG5115는 산업 표준 SOT-23 패키지에 들어 있습니다.
특징
- 고속 디지털 양극 래치형 홀 센서
- 5µs 낮은 전파 지연
- 5µs 낮은 지터
- 60kHz BW(대역폭)
- 넓은 전압 범위 지원
- 2.5~26V
- 외부 레귤레이터 불필요
- 62.5µs 신속한 파워 온 시간
- 다중 BOP 민감도 옵션
- ±1mT
- ±3mT
- 오픈 드레인 출력(15mA 싱크)
- 온도 및 전압에 대한 고정밀 임계값(±1mT 최대 편차)
- 보호 기능
- 출력 단락 보호
- 출력 전류 제한
- 과열 보호
- -40~125°C 넓은 작동 온도 범위
- 표면 실장 3핀 SOT-23 2.92mm x 1.30mm 소형 패키지 및 설치 공간
애플리케이션
- 무선 전동 공구
- 진공 로봇
- 컴퓨터 팬
- 밸브 및 솔레노이드 상태
- 산업용 브러시리스 DC 모터

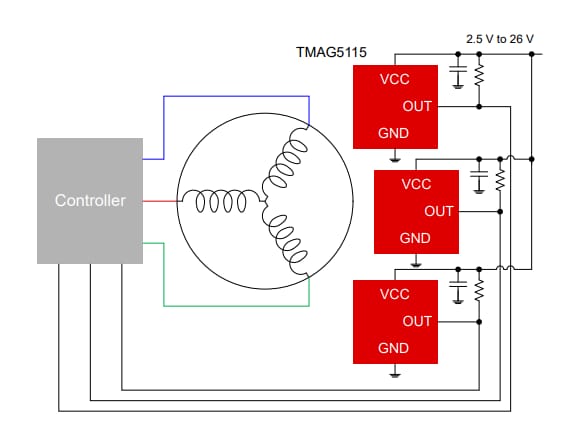

간소화된 애플리케이션
출력 상태
기능 블록 선도
추가 자료
관련 평가 모듈
Texas Instruments TMAG5115EVM 평가 모듈
TMAG5115B1 래치 센서가 사전 장착되어 있으며 표준 SOT-23 패키지로 제공됩니다.
게시일: 2023-01-20
| 갱신일: 2023-10-27
