Texas Instruments TMAG5110-5111EVM 홀 효과 평가 모듈

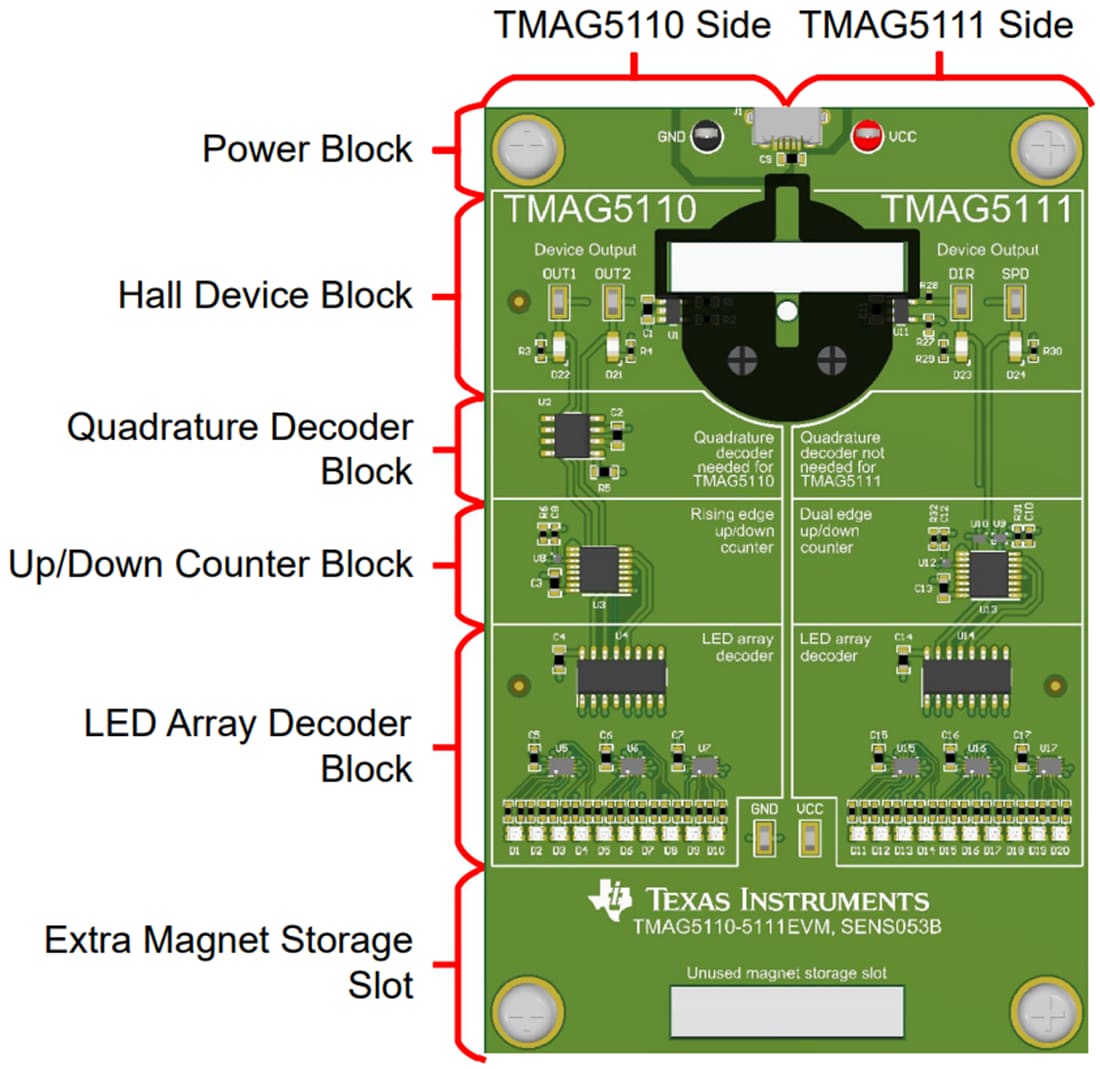

Texas Instruments TMAG5110-5111EVM 홀 효과 EVM(평가 모듈)은 직교(TMAG5110) 및 속도 및 방향(TMAG5111) 구현을 위한 별도의 회로가 있는 이중 홀 래치가 있는 회전식 인코딩 보드입니다. Texas Instruments TMAG5110-5111EVM에는 두 개의 다른 자석과 두 가지 자석 배치 옵션이 있어 극 피치 독립성과 자석 배치 독립성의 이중 래치 기능을 강조합니다.
특징
- 직교위상 구현과 속도/방향 구현을 모두 보여주는 TMAG5110 및 TMAG5111 장치용 별도 회로
- 10극 및 20극 링 자석이 모두 포함되어 장치의 자석 피치 독립성을 보여줍니다.
- 각 자석은 두 개의 서로 다른 위치에 배치되어 자석 배치 독립성을 표시할 수 있습니다.
- 각 장치에서 LED 어레이 디스플레이에 이르는 시각적, 논리적 단계
- 편리한 USB 전원 공급
키트 구성품
- TMAG5110-5111EVM 평가 보드
- 자기 보기 필름
- 10극 링 자석
- 20극 링 자석
- 위치 테스트용 플라스틱 모듈
- USB 케이블
개요
관련 제품
Texas Instruments TMAG511x/TMAG511x-Q1 이중 홀 효과 래치
고속 및 고온 모터 애플리케이션용으로 설계되었습니다.
