Texas Instruments TLVx365/TLVx365-Q1 연산 증폭기
Texas Instruments TLVx365/TLVx365-Q1 연산 증폭기는 저전압 및 비용에 민감한 애플리케이션에 맞게 최적화된 제로 크로스오버, 레일-레일 입력 및 출력 CMOS 연산 증폭기입니다. 이 연산 증폭기는 뛰어난 공통 모드 제거율(CMRR), 입력 스테이지 크로스오버 왜곡 없음, 높은 입력 임피던스 및 출력 스윙이 특징입니다. 이 장치는 -40°C~125°C의 온도 범위에서 작동하며 초저 입력 바이어스 전류와 50MHz의 대역폭을 제공합니다. 이 연산 증폭기는 로우 사이드 전류 감지, 오디오, 신호 컨디셔닝 및 센서 증폭과 같은 애플리케이션에서 샘플링 아날로그-디지털 컨버터(ADC)를 구동하는 데 이상적입니다. TLVx365-Q1 장치는 자동차 애플리케이션에 대한 AEC-Q100 인증을 획득했습니다.
특징
- 50 MHz 이득 대역폭
- 제로 크로스오버 왜곡 토폴로지:
- 115dB(표준) 공통 모드 거부율(CMRR)
- 레일-레일 입/출력
- 전원 레일을 초과하는 100mV 입력
- 4.5nV/√Hz 잡음
- 27V/µs 슬루율
- 0.2μs~0.01%의 빠른 안정화
- 정밀도:
- 2μV/°C(최대) 오프셋 드리프트
- 20pA(최대) 입력 바이어스 전류
- 2.2~5.5V 작동 전압 범위
애플리케이션
- 신호 조정
- 데이터 수집
- 액티브 필터
- 테스트 장비
- 오디오
- 광대역 증폭기
- 랙 서버

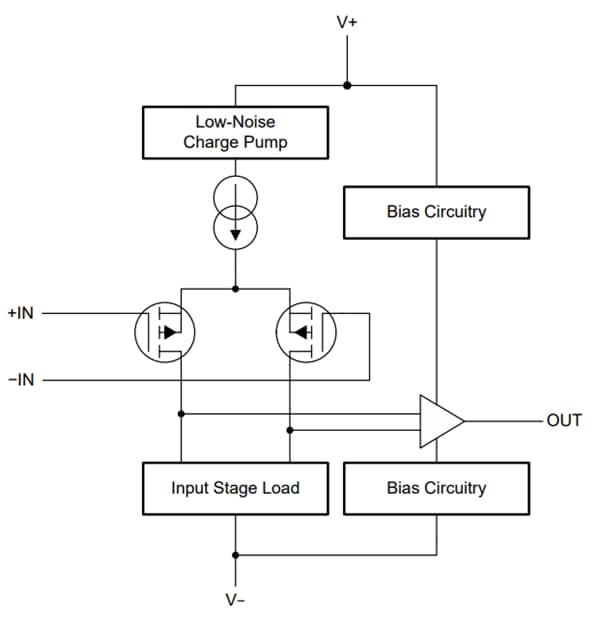

기능 블록 선도
빠른 안정화 피크 감지기
