Texas Instruments TLV3607EVM 평가 모듈
Texas Instruments TLV3607EVM 평가 모듈은 TLV3607 고속 이중 채널 비교기의 평가를 용이하게 합니다. TLV3605은 LVDS(저전압 차동 신호)를 위해 설계되었으며, 이는 전력 손실이 최소화된 FPGA 같은 상호 연결 장치에 고속 신호를 제공합니다. TI TLV3607EVM에는 다양한 측정 도구로 성능 평가를 간소화하는 레이아웃 옵션이 있습니다.
특징
- 800-ps 전파 지연으로 비교기 성능 평가
- 여러 측정 방법으로 출력 측정 가능(SMA, 활성 프로브)
- 낮은 전파 지연
- 낮은 오버드라이브 분산
- 높은 토글 주파수
- 좁은 펄스 폭 감지 기능
- LVDS 출력
- 낮은 입력 오프셋 전압
- RTE 패키지 16핀 WQFN
사양
- +2.4~+5.5V 공급 전압 범위
- 입력 공통 모드 전압 범위(VEE - 0.2V)~(VCCI + 0.2V)
키트 구성품
- 1 x TLV3607EVM
- 점퍼 캡 4개
블록 선도

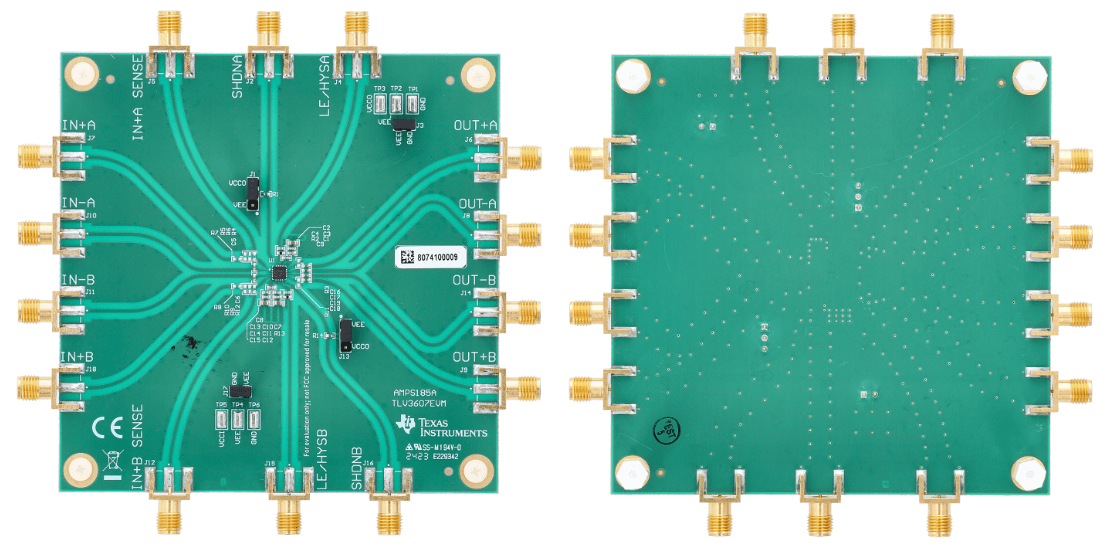

PCB 레이아웃
게시일: 2023-08-09
| 갱신일: 2023-08-17
