Texas Instruments TLV320ADCx140 Burr-Brown™ 오디오 ADC

Texas Instruments TLV320ADCx140 4채널, 768kHz, Burr-Brown™ 오디오 ADC는 PDM(펄스 밀도 변조) 마이크 입력을 위해 최대 4개의 아날로그 채널 또는 8개의 디지털 채널을 동시에 샘플링할 수 있습니다. TLV320ADCx140은 라인 및 마이크 입력을 지원하고 단일 종단 및 차동 입력 구성을 모두 허용합니다.

TLV320ADCx140은 프로그램 가능 채널 이득, 디지털 볼륨 제어, 프로그램 가능 마이크 바이어스 전압, PLL(위상 잠금 루프), 프로그램 가능 HPF(고역 통과 필터), 이중 쿼드 필터, 저 지연 필터 모드를 통합하고 있으며 최대 768kHz의 샘플 속도를 허용합니다. 또한 이 장치는 TDM(시분할 멀티플렉싱), I²S 또는 LJ(왼쪽 맞춤형) 오디오 형식을 지원하며 I²C 또는 SPI 인터페이스 중 하나로 제어할 수 있습니다.

TLV320ADCx140은 3.3V 또는 1.8V의 단일 전원으로 전원을 공급할 수 있는 기능과 함께 고성능 기능을 제공합니다. TLV320ADCx140 Burr-Brown™ 오디오 ADC는 원거리 마이크 녹음 애플리케이션에서 공간이 제한된 오디오 시스템에 맞는 탁월한 선택입니다. TLV320ADCx140의 작동 온도 범위는 -40~+125°C이며 24핀 WQFN 패키지로 제공됩니다.

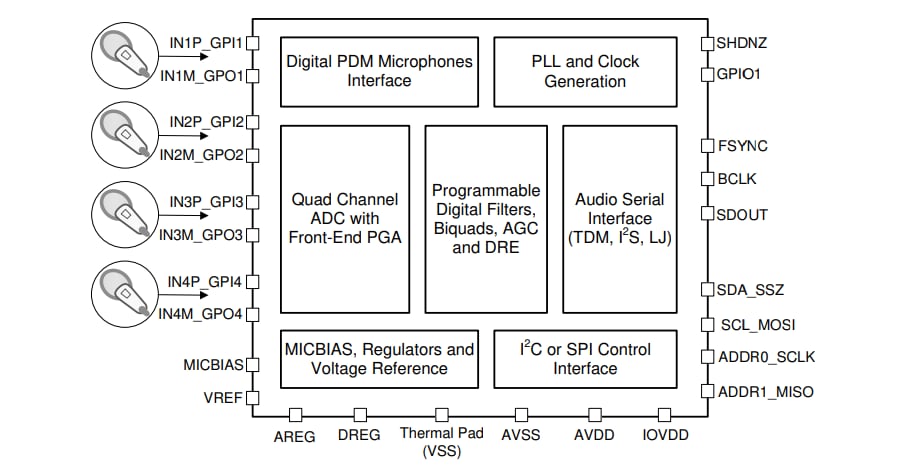

특징

다중 채널 고성능 ADC:
- 4채널 아날로그 마이크 또는 라인 입력,
- 8채널 디지털 PDM 마이크 또는
- 아날로그 및 디지털 마이크 결합
ADC 라인 및 마이크 차동 입력 성능:
- DR(다이내믹 레인지):
  - 123db, DRE(Dynamic Range Enhanchor) 활성화
  - 113dB, DRE 비활성화
- THD+N: –98dB
ADC 채널 총합 모드, DR 성능:
- 116dB, DRE 비활성화, 2채널 총합
- 119db, DRE 비활성화, 4채널 총합
ADC 입력 전압:
- 차동, 2-VRMS 풀 스케일 입력
- 단일 종단, 1-VRMS 풀 스케일 입력
ADC 샘플 속도(fS) = 8~768kHz
프로그래밍 가능 채널 설정:
- 채널 이득: 0~42dB, 1dB 단계씩 조절 가능
- 디지털 볼륨 제어: –100~27dB
- 0.1Db 분해능으로 이득 보정
- 163Ns 분해능으로 위상 보정
프로그래밍 가능 마이크 바이어스 또는 공급 전압 생성
대기 시간이 짧은 신호처리 필터 선택

프로그래밍 가능 HPF 및 바이쿼드 디지털 필터
AGC(자동 이득 컨트롤러)
I²C 또는 SPI 컨트롤
통합형 고성능 오디오 PLL
자동 클록 분배기 설정 구성
오디오 직렬 데이터 인터페이스:
- 형식: TDM, I²S 또는 LJ(왼쪽 맞춤)
- 단어 길이: 16비트, 20비트, 24비트 또는 32비트
- 마스터 또는 슬레이브 인터페이스
단일 작동 전압: 3.3V 또는 1.8V
I/O 작동 전압: 3.3V 또는 1.8V
1.8V AVDD 공급 전압에 대한 소비전력:
- 16kHz 샘플 속도에서 8.5mw/채널
- 48kHz 샘플 속도에서 9.2mw/채널
