Texas Instruments TLIN1431EVM 평가 모듈
Texas Instruments TLIN1431EVM 평가 모듈은 TLIN14315RGY 및 TLIN14313RGY를 포함한 TLIN1431x-Q1 장치를 평가하는 데 사용됩니다. 모든 I2C 신호는 보드에 있으며 TLIN1431-Q1의 기능은 TLIN1431EVM 보드를 통해 액세스할 수 있습니다.
TI TLIN1431x-Q1 단일 채널 LIN SBC에는 LDO, 웨이크, 하이 측 스위치, 감시 장치, 통합 배터리 전압 분배기, LIMP 및 채널 확장 기능이 포함됩니다.
TLIN1431EVM 평가 모듈을 사용하면 LIN 버스의 커맨더 모드 애플리케이션에 필요한 외부 1kΩ 풀업 저항과 직렬 다이오드를 연결하거나 분리하는 단일 점퍼를 사용하여 커맨더 및 응답자 모드 애플리케이션을 시연할 수 있습니다.
특징
- LIN 버스, TXD 및 RXD 핀에 대한 액세스 제공
- 웨이크 신호 생성을 위한 웨이크 스위치
- SPI 통신을 허용하는 인접 점퍼 연결
- 신호에 대한 테스트 포인트 스타일 및 헤더 스타일 연결
- TLIN1431-Q1의 두 LDO 버전과 호환
관련 제품
Texas Instruments TLIN1431x-Q1 자동차용 LIN SBC
LIN SBC는 워치독, 하이 측 스위치, 림프 홈 기능, WAKE 입력 핀을 통합합니다.

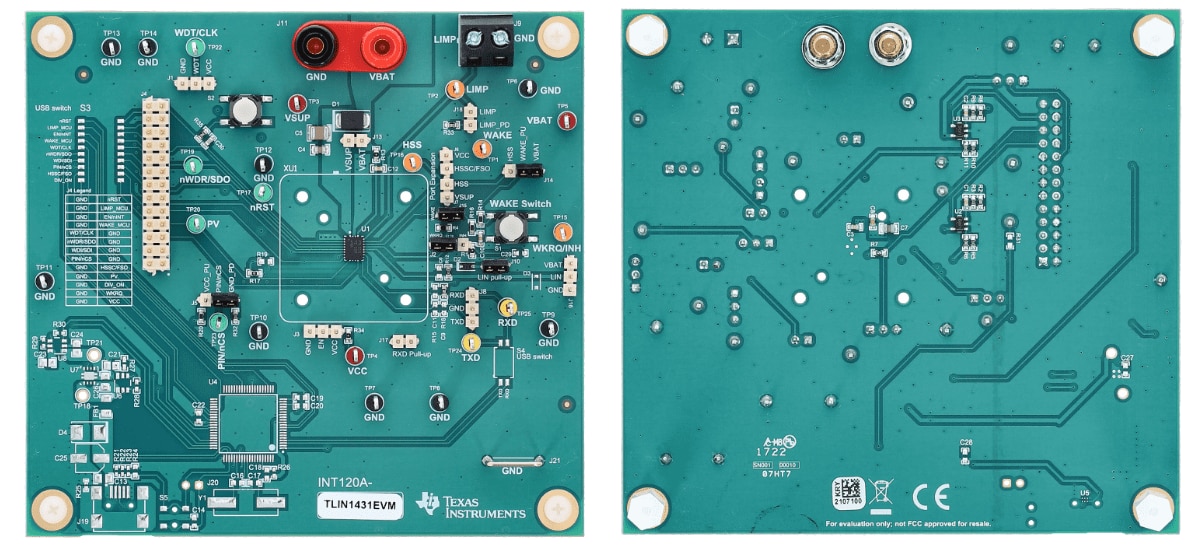

PCB 레이아웃
