Texas Instruments THVD1424EVM 평가 모듈
Texas Instruments THVD1424EVM 평가 모듈을 사용하면 THVD1424를 빠르고 쉽게 평가할 수 있습니다. THVD1424는 선택 가능한 데이터 전송 속도와 스위칭 가능한 통합 종단 저항기가 있는 전이중 RS-485 송수신기이며 16-VQFN(RJT) 패키지로 제공됩니다. TI THVD1424EVM 평가 모듈은 THVD1424DRC가 사전 설치된 상태에서 바로 사용할 수 있습니다.
특징
- TX 및 RX 버스의 외부 종단 저항기 및 커패시터 패드
- TX 및 RX 버스의 공통 모드 전압 연결
- 단일 또는 이중 전원 레일(드라이버및 로직) 작동 가능
- 추가 정전용량 및 로직 전원 디커플링을 위한 옵션과 함께 VCC용으로 제공되는 디커플링 정전용량
- 10 x 2 헤더를 통해 외부 신호 없이 모든 제어 신호를 제어할 수 있음
관련 제품
Texas Instruments THVD1424 RS-485 송수신기
온칩 120Ω 종단 저항기, 슬루율 제어 및 상호 호환성이 특징입니다.

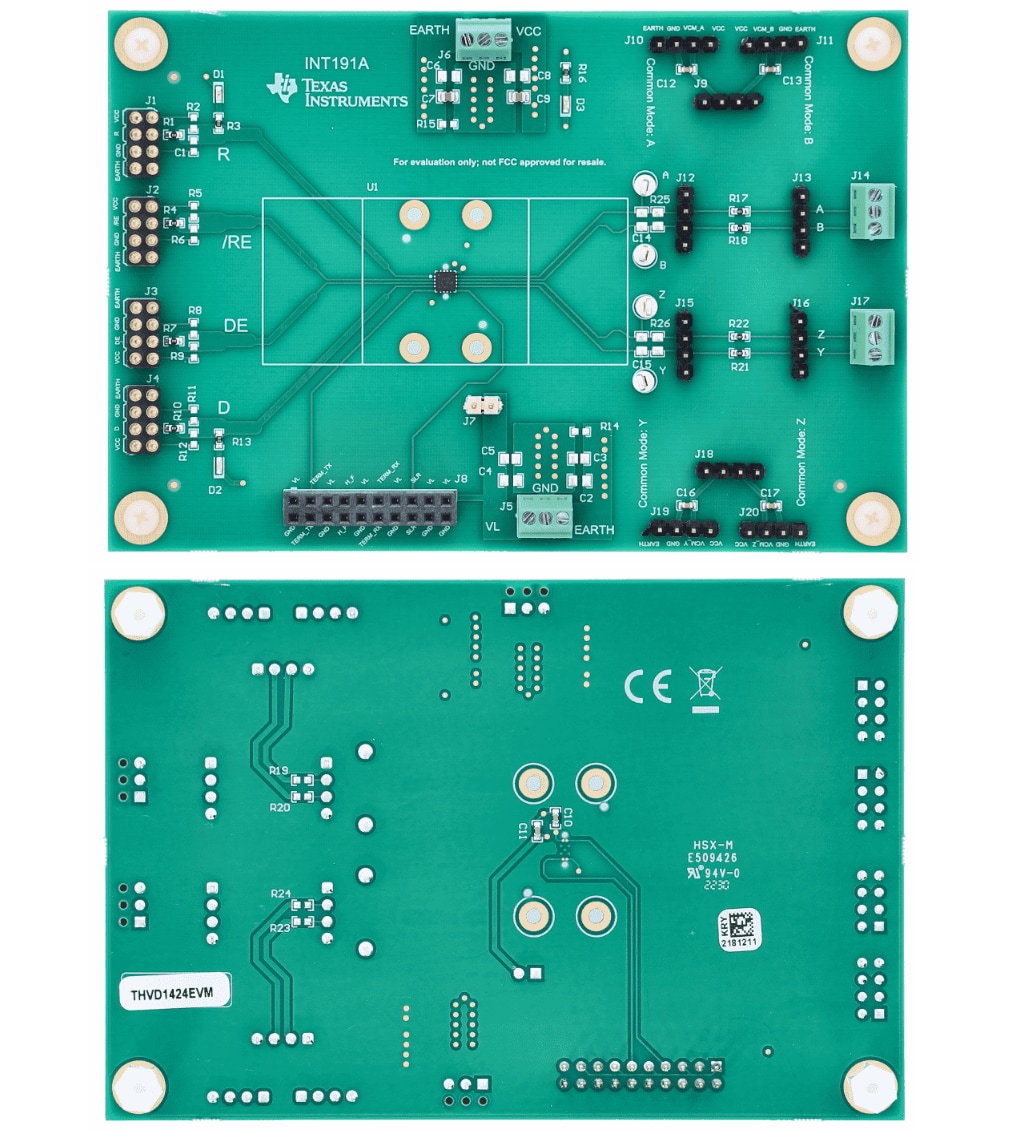

PCB 레이아웃
게시일: 2022-12-21
| 갱신일: 2022-12-27
