Texas Instruments THS4561DGKEVM 평가 모듈
THS4561DGKEVM 평가 모듈은 단일 THS4561 증폭기를 쉽고 빠르게 시연하도록 설계되었습니다. THS4561DGKEVM은 온보드 커넥터를 사용하여 전원, 신호 소스 및 테스트 장비에 연결합니다. 이 평가 모듈은 입력 및 출력 측 공통 50Ω 실험실 장비와 쉽게 연결하도록 구성되었습니다. 이 증폭기는 단일 엔드 또는 차동 입력을 위해 설계되었으며 장치 핀의 차동 출력에 1V/V 이득을 제공합니다. 그런 다음 변압기를 통해 출력으로 단일 엔드로 변환됩니다.
특징
- 분할 공급 작동에 적합하게 구성되고 단일 전원을 위해 손쉽게 변경 가능
- 다른 이득을 위해 1 구성의 기본 이득을 쉽게 재구성 가능
- 표준 50Ω 입력 및 출력 임피던스 테스트 장비에 쉽게 연결할 수 있도록 설계
- 입력부와 출력부에 SMA 커넥터 포함

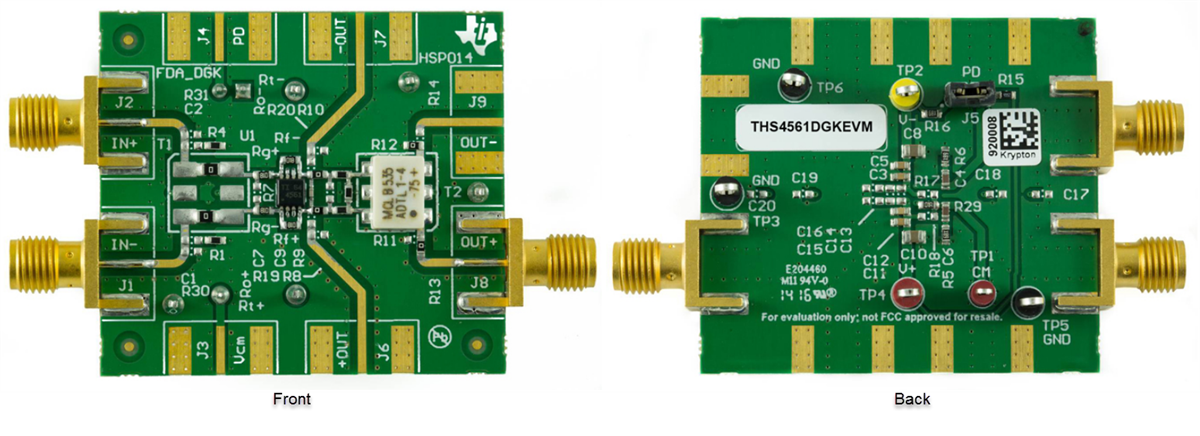

전면 및 후면
