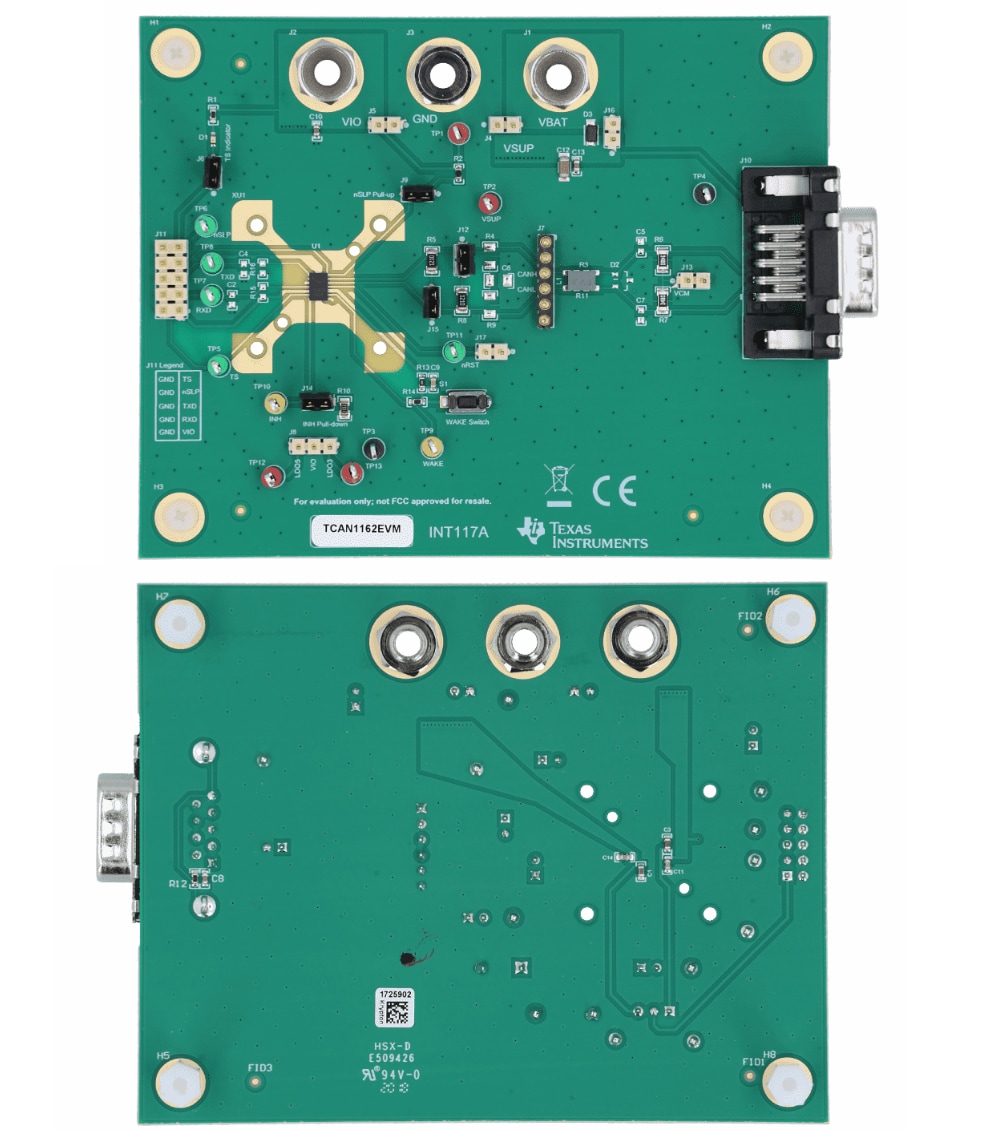

Texas Instruments TCAN1162EVM 평가 모듈

Texas Instruments TCAN1162EVM 평가 모듈은 TLIN1162 제품군으로 개발을 시작하는 데 이상적입니다. 케이블링을 위한 많은 자동차 애플리케이션의 표준인 테스트 포인트, J7 헤더 및 DSUB9 커넥터를 통해 장치에 쉽게 액세스할 수 있습니다. 모든 핀은 TCAN1162EVM의 헤더 또는 테스트 포인트를 통해 사용할 수 있습니다. 또한 출력부가 있는 통합 LDO는 테스트 포인트를 통해 제공됩니다.

TI TCAN1162EVM 평가 모듈에서 CAN 버스 보호 및 다양한 종단 옵션을 위한 설치 공간을 사용할 수 있습니다.

특징

CAN 신호 처리 및 통신을 모니터링하기 위해 CAN 버스, TXD 및 RXD 핀에 대한 액세스 제공
절전 모드에서 쉽게 웨이크업할 수 있는 WAKE 스위치 회로
TS 핀 및 LED 표시기를 통해 CAN 버스 오류 제공

필수 장비

원하는 및/또는 필요한 공급 전압을 공급할 수 있는 전원 공급 장치
- J2 바나나 잭을 통해 공급 가능한 VIO
- J3 바나나 잭을 통해 공급 가능한 VSUP
오실로스코프는 로직 신호 또는 CAN 버스 신호를 관찰하기 위해 프로브의 전압 허용 오차와 임피던스 및 정전용량을 확인해야 합니다. 이는 오실로스코프 화면에 표시되는 내용에 상당한 영향을 미칠 수 있습니다.
0~5V, 최대 2.5MHz 주파수의 구형파가 가능한 함수 발생기
