Texas Instruments TCAL9539/TCAL9539-Q1 I2C-버스/SMBus I/O 확장기
Texas Instrument TCAL9539/TCAL9539-Q1 I2C-Bus/SMBus I/O 확장기는 2선 양방향 I2C 버스(또는 SMBus) 프로토콜을 위한 범용 병렬 입력/출력(I/O) 확장 기능을 제공합니다. 이 장치는 1.08V~3.6V VCC 작동을 위해 설계되었습니다. 이 장치는 100kHz(표준 모드), 400kHz(고속 모드) 및 1MHz(고속 모드 플러스) I2C 클록 주파수를 지원합니다. TCAL9539/TCAL9539-Q1과 같은 I/O 확장기는 센서, 스위치, 푸시 버튼, LED, 팬 등에 추가 I/O가 필요한 경우 간단한 솔루션을 제공합니다.
TCAL9539/TCAL9539-Q1에는 전력 소비, 속도 및 EMI 측면에서 I/O 성능을 향상시키도록 설계된 추가 기능이 포함된 애자일 I/O 포트가 있습니다. 다른 기능으로는 프로그래밍 가능한 풀업 및 풀다운 저항기, 프로그래밍 가능한 출력 구동 강도, 래치 가능한 입력, 인터럽트 상태 레지스터, 마스크 가능한 인터럽트, 프로그래밍 가능한 오픈 드레인 또는 푸시풀 출력 등이 있습니다. Texas Instruments TCAL9539-Q1 장치는 자동차 애플리케이션에 대한 AEC-Q100 인증을 받았습니다.
특징
- 1.08~3.6V 작동 전원 공급 전압 범위
- 1.8mV에서 일반적으로 1μA의 낮은 대기 전류 소비
- 1MHz 고속 모드 플러스 I2C 버스
- 하드웨어 어드레스 핀은 동일한 I2C, SMBus 버스에 2개의 장치 허용
- 액티브 로우 리셋 입력(RESET)
- 오픈 드레인 액티브 로우 인터럽트 출력(INT)
- 입력 또는 출력 구성 레지스터
- 극성 전환 레지스터
- 구성 가능한 I/O 드라이브 강도 레지스터
- 풀업 및 풀다운 저항기 구성 레지스터
- 내부 파워 온 리셋
- SCL 또는 SDA 입력 측 잡음 필터
- LED를 직접 구동하는 고전류 구동 성능을 갖춘 래칭 출력
- JESD 78, Class II에 따른 래치 업 성능이 100mA 초과
- JESD 22를 초과하는 ESD 보호
- 2,000V 인체 모델(A114-A)
- 1,000V 대전 소자 모델(C101)
애플리케이션
- 서버
- 라우터(전기통신 스위칭 장비)
- PC
- 개인용 전자제품
- 산업 자동화
- 게임 콘솔
- GPIO 제한 프로세서가 있는 제품

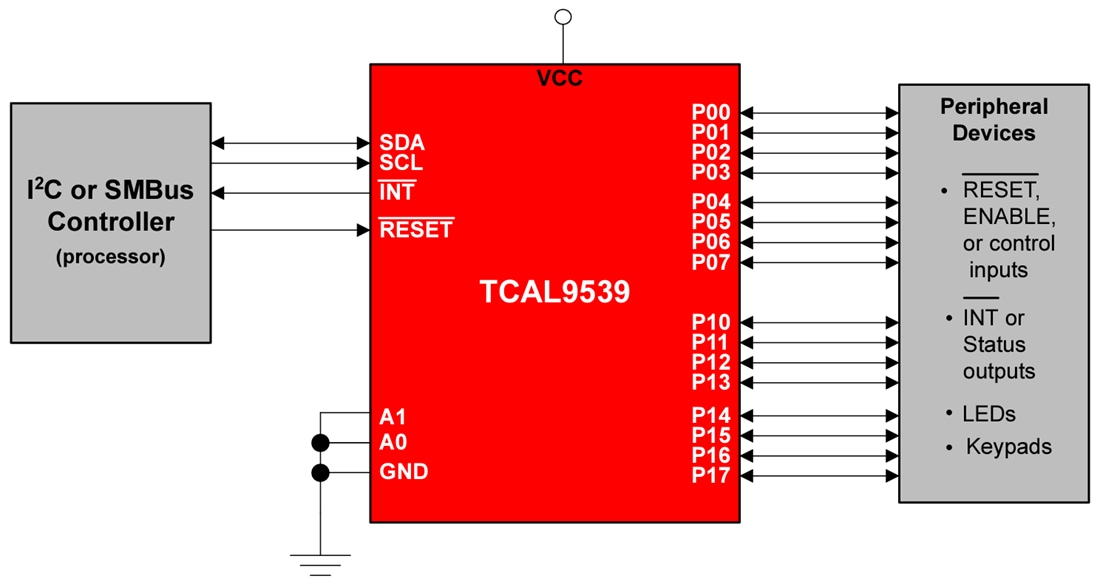

간략 회로도
