Texas Instruments TCA6507EVM 평가 모듈
Texas Instruments TCA6507EVM 평가 모듈은 TCA6507 I2C LED 드라이버의 기능을 테스트합니다. TCA6507은 자동 점진적 LED 페이딩을 수행하고 밝기와 깜박임 패턴을 제어하는 동시에 펄스 폭 변조 강도 제어를 사용합니다. TI TCA6507EVM에는 RGB LED와 4개의 녹색 LED가 장착되어 있습니다. 또한 이 장치에는 호스트와 TCA6507의 서로 다른 로직 레벨 간 변환을 위한 보드 내장형 레벨 시프터가 있습니다.
특징
- 최대 5.5V의 작동을 위한 보드 내장형 레벨 시프터
- 기능 테스트용 LED 7개
- 대체 출력 부하를 연결하기 위한 점퍼 1개
애플리케이션
- 휴대폰
- 데스크톱 및 노트북 컴퓨터
- 휴먼-머신 인터페이스
필수 장비
- TCA6507 및 I2C 버스에 원하는 전압을 공급할 수 있는 전원 공급 장치
- 사용자가 레벨 시프터 양쪽에서 I2C 트랜잭션을 관찰하려는 경우 4채널 오실로스코프
- I2C를 송수신할 수 있는 마이크로컨트롤러, 프로세서 또는 디지털 분석기

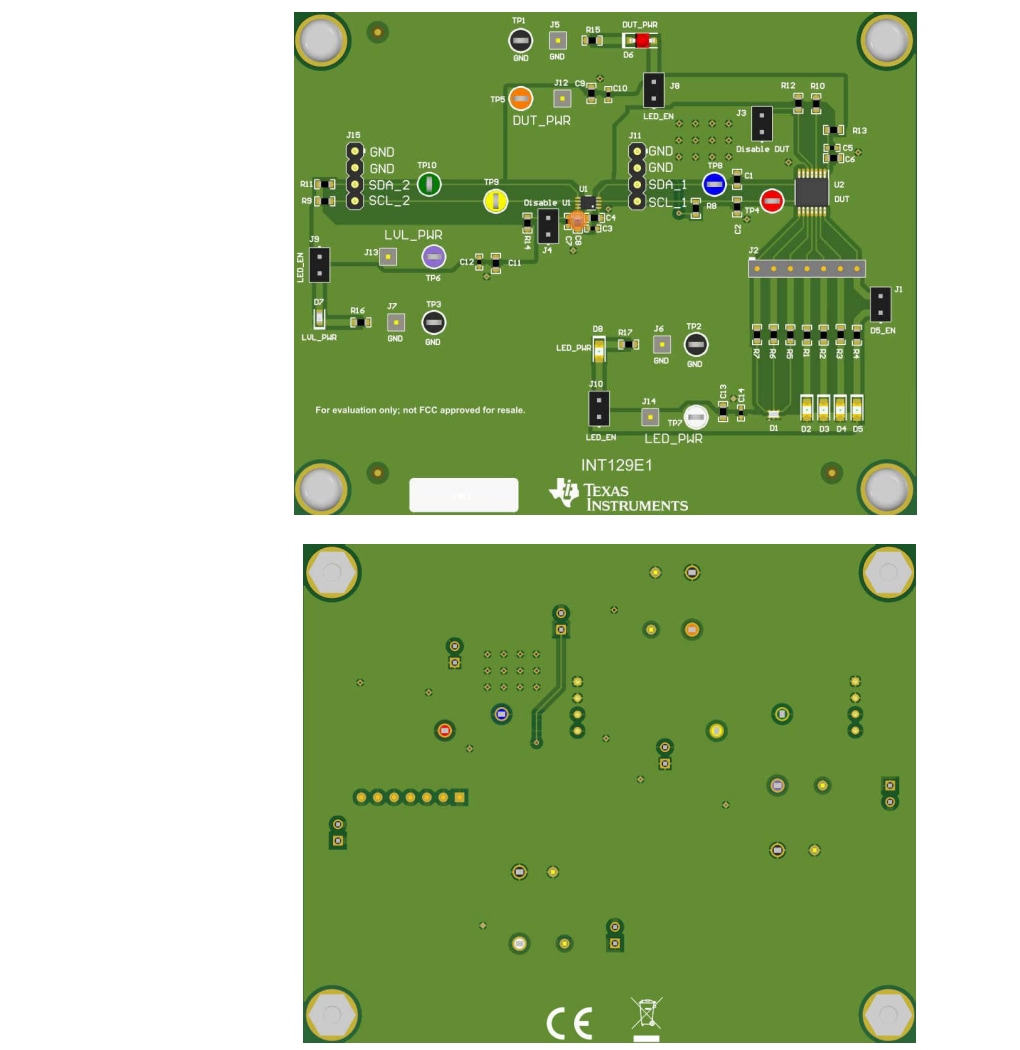

PCB 레이아웃
게시일: 2023-08-04
| 갱신일: 2023-08-15
