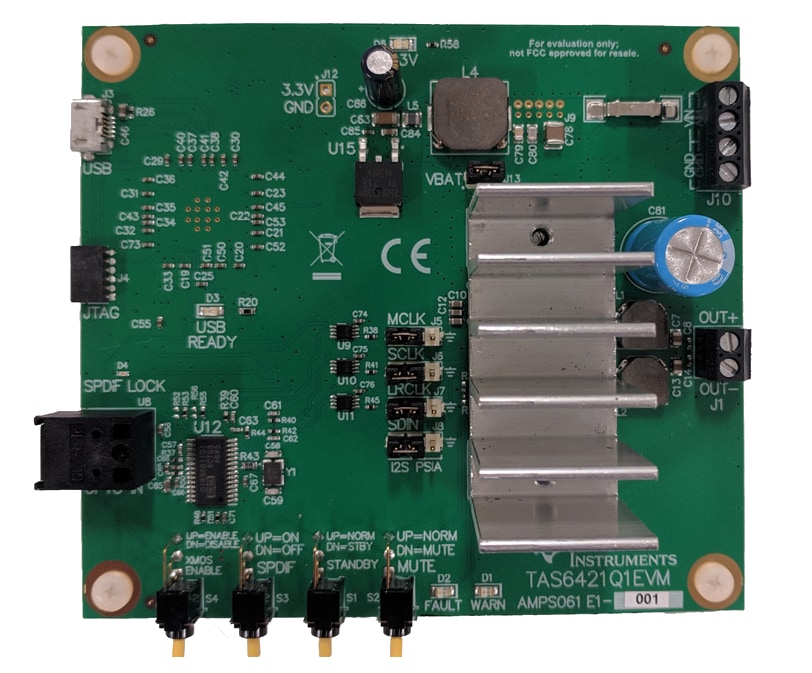

Texas Instruments TAS6421Q1EVM 평가 모듈
Texas Instruments TAS6421Q1EVM 평가 모듈은 자동차 인포테인먼트 애플리케이션을 위한 2.1MHz 1채널 디지털 입력 클래스 D 오디오 솔루션을 제공합니다. TAS6421-Q1은 2.1MHz 스위칭 주파수를 통해 인덕터 크기를 크게 줄이고 총 시스템 비용을 최적화합니다. TAS6421-Q1은 10% THD+N 조건에서 4Ω에 27W를 제공하고, 14.4V 전원 공급 장치가 10% THD+N 조건에서 2Ω에 45W를 제공하며, 25V 전원 공급 장치가 10% THD+N 조건에서 4Ω에 75W를 제공하는 1개의 채널을 제공합니다.
TAS6421-Q1 평가 모듈에는 광학 SPDIF, USB 및 외부 I2S 또는 TDM 입력 옵션과 GUI 기반 모듈 평가를 위한 온보드 USB-I2C 컨트롤러가 있습니다.
특징
- 2.1Mhz 스위칭 주파수
- 14.4V 전원 공급 장치를 사용하여 10% THD+N 조건에서 4Ω로 27W/Ch를 제공하는 1개의 채널
- I2C 진단 및 보호
- CISPR25, 클래스 5 복사/전도 방출 규격 준수
- 광학 SPDIF, USB 및 외부 I2S 또는 TDM 입력 옵션
필수 장비
- TAS6421-Q1 EVM
- USB A 수형-마이크로 B 수형 케이블
- J12가 제거되고 12V가 제공되는 경우 최대 26.4V, 6A 초과 가능 전원 공급 장치(PSU)
- 1개의 저항성 로드 또는 스피커 로드 장치
- 양쪽 끝을 벗겨낸 두 쌍의 전선
- 2mm 슬롯 스크류드라이버
- 광학 오디오 소스(선택 사항)
- 광학 SPDIF 케이블(선택 사항)
- Microsoft® Windows® 7 또는 Windows® 10 운영 체제가 설치된 데스크톱 또는 랩톱 PC
개요
관련 제품
Texas Instruments TAS6421-Q1 Automotive Burr-Brown™ 오디오 증폭기
2.1MHz PWM 스위칭 주파수를 구현하여 매우 작은 PCB 크기를 위한 비용 솔루션을 가능하게 합니다.
