Texas Instruments TAS5806MD 디지털 클래스 D 오디오 증폭기
Texas Instruments TAS5806MD 디지털 폐쇄 루프 클래스 D 오디오 증폭기는 낮은 전력 손실과 풍부한 사운드를 가진 비용 효율적인 디지털 입력 솔루션을 제공합니다. TAS5806MD는 SRC, 채널당 15개의 BQ, 볼륨 제어, 오디오 믹싱, 3-대역 4차 DRC, 전대역 AGL, THD 관리자, 레벨 미터를 포함한 고급 오디오 프로세스 흐름을 지원하는 통합형 오디오 프로세서 및 96kHz 아키텍처를 제공합니다.
하이브리드 변조 방식을 활용하는 이 장치는 매우 낮은 무부하 전류(13.5V PVDD에서 16.5mA)를 소비하며 휴대용 오디오 애플리케이션에 연장된 배터리 수명을 제공합니다. 설계자는 첨단 EMI 억제 기술을 사용하여 저렴한 페라이트 비드 필터를 활용해 10W 미만의 애플리케이션을 위한 보드 공간 및 시스템 비용을 절감할 수 있습니다. TAS5806MD는 시스템 레벨 통합 수준을 높이고 총 솔루션 비용을 절감하기 위한 집적 Directpath™ 헤드폰 증폭기 및 라인 드라이버가 있습니다.
특징
- 다중 출력 구성 지원:
- 2.0 모드에서 2 × 23W(8Ω, 21V, THD+N=1%)
- 모노 모드에서 45W(4Ω, 21V, THD+N=1%)
- 우수한 오디오 성능
- 1W에서 0.03% 이하의 THD+N, PVDD = 12V
- 107dB(A-가중) 이상의 SNR, 40µVrms 미만의 잡음 레벨
- 유연한 전원 공급 장치 구성
- PVDD: 4.5~26.4V
- DVDD 및 I/O: 1.8V 또는 3.3V
- 유연한 오디오 I/O
- I2S, LJ, RJ, TDM, 3선 디지털 오디오 인터페이스(MCLK 불필요)
- 32, 44.1, 48, 88.2, 96kHz 샘플 속도 지원
- 오디오 모니터링, 서브 채널 또는 에코 제거를 위한 SDOUT
- 향상된 오디오 처리
- 다중 대역 고급 DRC 및 AGL
- 2 × 15 BQ, 열 폴드백, DC 차단
- 입력 믹서, 출력 크로스바, 레벨 미터
- BQ 5개 + 대역 DRC 1개 + 서브우퍼 채널용 THD 관리자
- 음장 스페이셜라이저 옵션
- 통합된 자체 보호 기능
- 손상 없이 인접한 핀-핀 단락
- 과전류 오류
- 과열 경고 및 오류
- 부족 전압, 과전압 로크 아웃(UVLO, OVLO)
- 손쉬운 시스템 통합
- I2C 소프트웨어 제어
- 감소된 솔루션 크기
- 개방 루프 장치에 비해 필요한 패시브 장치 수 감소
- PVDD가 14V 이하인 대부분의 경우 인덕터리스 동작(페라이트 비드)
- I2C를 통한 스테레오 헤드폰, 스테레오 라인 드라이버 조정 이득
- DirectPath 기술 도입으로 대용량 DC 차단 커패시터 불필요
애플리케이션
- LCD TV, OLED TV
- 무선 스피커, 음성 지원되는 스마트 스피커
- 사운드바, 유선 스피커, Bookshelf 스테레오 시스템
- AV 수신기, 스마트 홈 및 IoT 기기

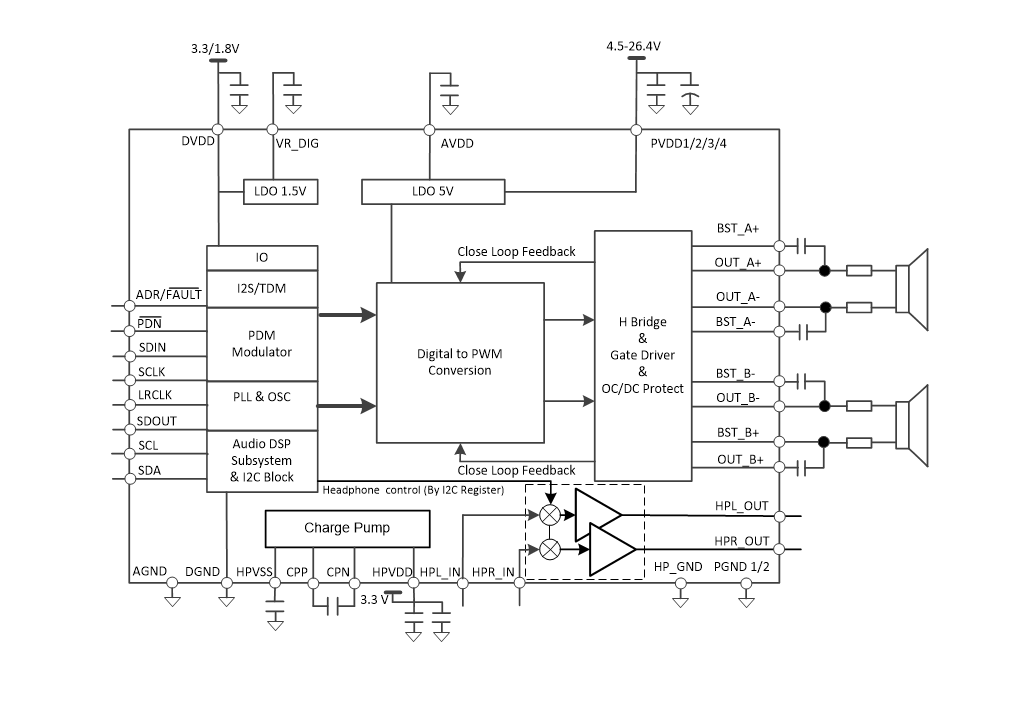

블록 선도
Related Development Tool
Texas Instruments TAS5806MDEVM 증폭기 평가 모듈(EVM)
디지털 입력 스테레오 클래스 D 오디오 증폭기인 TAS5806MD의 기능을 시연합니다.
게시일: 2019-10-15
| 갱신일: 2023-12-12
