Texas Instruments TAS5634 클래스 D 증폭기 전력단
Texas Instruments TAS5634 클래스 D 증폭기 전력단은 공칭 전원 공급 장치 전압이 58V인 2 x 300W(6Ω) 또는 1 x 600W(3Ω) 출력을 지원하는 PWM 입력 증폭기 전력단입니다. 58V 공급 전압은 BTL에서 6Ω, PBTL에서 3Ω을 포함하여 더 높은 임피던스 스피커 부하를 지원합니다. 집적 MOSFET 및 새로운 게이트 구동 방식은 높은 피크 효율과 낮은 유휴 손실을 제공하여 열 솔루션 크기를 줄입니다. TAS5634는 일정한 전압 이득을 제공하는 폐쇄 루프 피드백 설계 장치를 사용합니다. 내부적으로 결합된 이득 레지스터가 스위치 모드 전원 공급 장치 (SMPS)로 인한 높은 PSRR(power supply rejection ratio) 및 낮은 출력 잡음을 보장합니다. TAS5634는 TAS5548 및 TAS5558과 같은 TI의 디지털 입력(I2S) 오디오 프로세서 및 모듈레이터와 호환되는 완전 통합형 전력단으로서, 이 장치를 완전한 디지털 입력 클래스 D 증폭기로 만듭니다.
특징
- PWM 입력, 클래스 D 증폭기 전력단은 TI 디지털 입력(I2S) 오디오 프로세서 및 변조기와 호환 가능
- HD 통합 폐쇄 루프 피드백 제공
- 1W에서 0.025% THD를 6Ω으로 제공
- 70dB 이상 PSRR(입력 신호 없음)
- 105dB 이상 SNR(A 가중)
- 10% THD+N에서 출력 전력
- 600W/3Ω PBTL 모노 구성
- 300W/6Ω BTL 스테레오 구성
- 230W/8Ω BTL 스테레오 구성
- 1% THD+N에서 출력 전력
- 465W/3Ω PBTL 모노 구성
- 240W/6Ω BTL 스테레오 구성
- 180/8Ω BTL 스테레오 구성
- 80mΩ MOSFET이 통합되어 있어 히트 싱크 크기 감소
- 전체 출력 전력에서의 효율: 91% 이상
- 1/8 출력 전력에서의 효율: 75% 이상
- 클릭 및 팝 없는 시동
- 장치 보호: 부족 전압, 과열, 과전류, 단락 보호, DC 스피커 보호
- 클래스 G 전원 공급 장치 제어를 위한 사전 클리핑 출력 신호 제공
- 상단에 열 패드가 있는 44핀 HTSSOP(DDV) 패키지
애플리케이션
- 전원 공급식 스피커
- 서브우퍼
- 소형 구성 요소 시스템
- 사운드바
- 전문 및 공공 주소(PA) 스피커

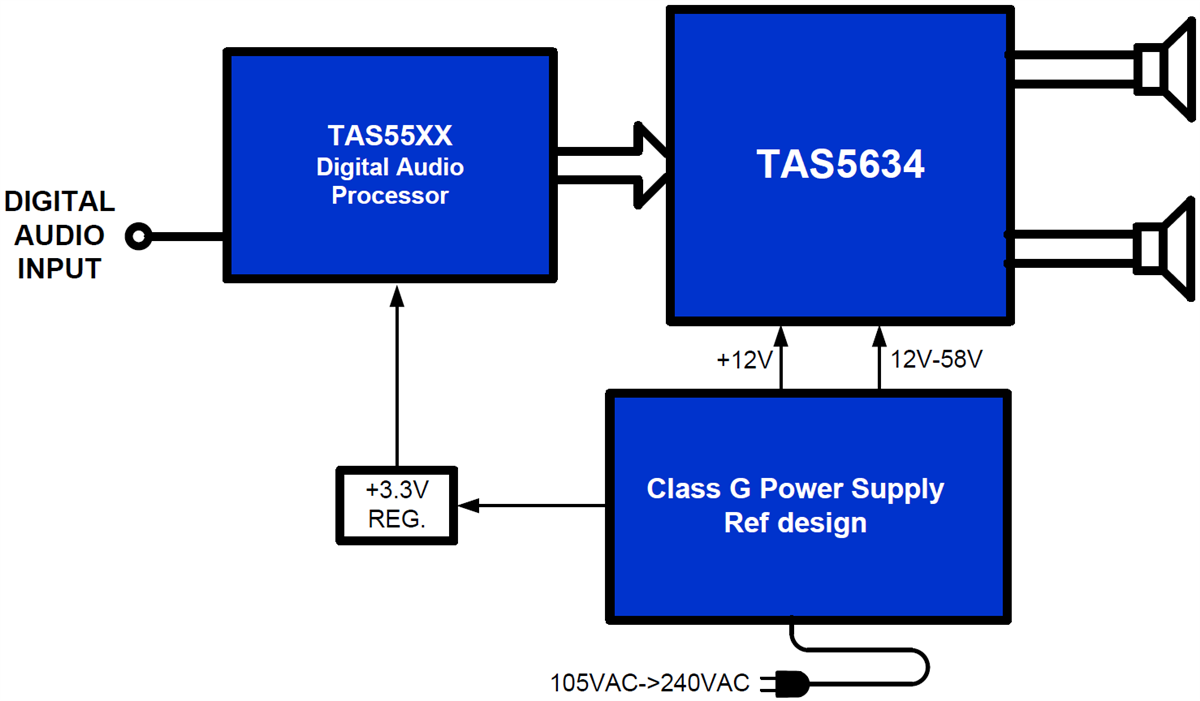

개략도
