Texas Instruments TAS2563 클래스 D 오디오 증폭기
Texas Instruments TAS2563 클래스 D 오디오 증폭기는 소형 스피커 애플리케이션에서 높은 피크 전력을 구동하기에 최적화된 제품입니다. TAS2563은 3.6V의 배터리 전압에서 4Ω 부하로 6.1W의 피크 전력이 특징으로, 10% THD+N(12V에서 4Ω)에서 12W를 달성할 수 있는 부스트 바이패스 모드(외부 PVDD 모드)를 지원합니다. 장치가 I2S/TDM + I2C 인터페이스를 통해 공통 버스를 공유할 수 있습니다.
이 장치는 TI의 SmartAmp 스피커 보호 알고리즘을 지원하여 안전한 스피커 조건을 유지하면서 음량을 극대화하는 온칩, 낮은 대기시간 DSP를 제공합니다. 스피커를 안전한 작동 구역에 유지하는 동시에 피크 SPL 푸시를 허용하는 내부 보호 알고리즘으로 통합 스피커 전압 및 전류 감지를 통해 스피커의 실시간 모니터링을 지원합니다. 전체 충전 주기에 걸친 증폭기 헤드룸은 브라운 아웃 방지 기능이 있는 배터리 추적 피크 전압 리미터를 사용하여 최적화되므로, 시스템 셧다운을 방지합니다. TAS2563 장치는 소형 PCB 설치 공간이 있고 42볼, 0.4mm 피치 DSBGA(YBG) 패키지로 제공됩니다.
특징
- 고성능 클래스 D 증폭기
- 6.1W 1% THD+N(3.6V에서 4Ω)
- 5W 1% THD+N(3.6V에서 8Ω)
- 부스트 바이패스 모드: 1%(10%) THD+ N(4Ω, 12V)에서 10W(12W)
- 15µVrms A-가중 유휴 채널 잡음
- 1% THD+N에서 112.5dB SNR(8Ω)
- 20Hz~20kHz에서 200mVPP 리플의 100dB PSRR
- 1W에서 83.5%의 효율(8Ω, VBAT = 4.2V)
- 1µA 미만의 HW 차단 VBAT 전류
- 스피커 전압 및 전류 감지
- VBAT 추적 피크 전압 리미터(브라운 아웃 방지 기능 제공)
- 분산형 스펙트럼 낮은 EMI 모드
- 과열 및 과전류 보호
- 42볼, 0.4mm 피치, DSBGA 패키지
- 스피커 보호를 위한 전용 실시간 DSP
- 열 및 탐상 보호
- 누설 및 손상 스피커 감지
- 샘플 레이트: 14.47~96kHz
- PDM MIC 입력부 2개
- 유연한 사용자 인터페이스
- I2S/TDM: 8채널(32비트/96kHz)
- I2C: 선택 가능한 주소
- MCLK 없는 작동
- 2.54~6.76MHz PDM 입력부 2개
- 고급 브라운 아웃 방지 기능
- 전원 공급 장치
- VBAT: 2.7~5.5V
- VDD: 1.65~1.95V
- IOVDD: 1.65~3.6V
애플리케이션
- 스마트폰
- 태블릿
- 노트북
- 무선 스피커

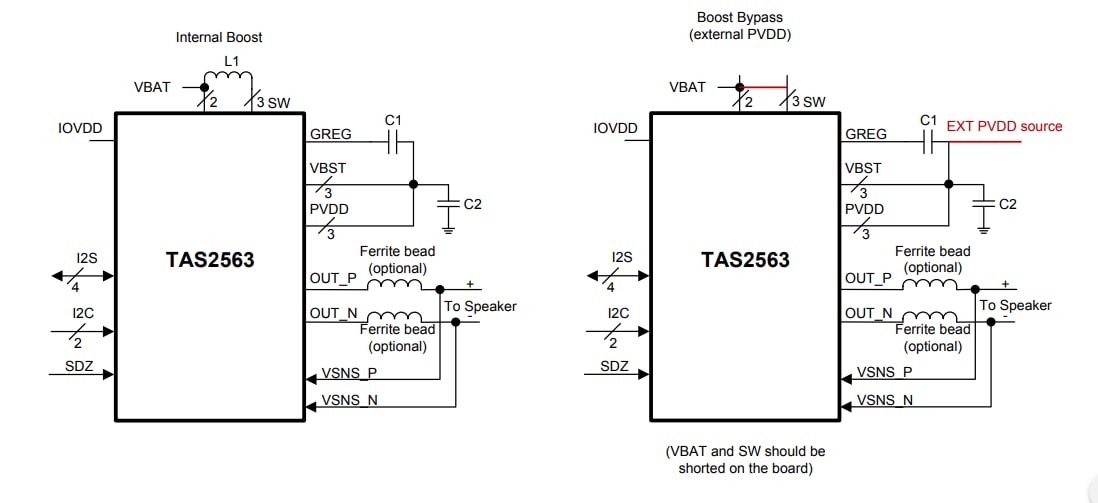

개략도
게시일: 2019-05-20
| 갱신일: 2023-09-19
