Texas Instruments TAS2505-Q1EVM 평가 보드
Texas Instruments TAS2505-Q1EVM 오디오 증폭기 평가 보드는 TAS2505-Q1을 위한 완벽한 데모 기준 설계 장치입니다. TAS2505-Q1은 아날로그, 디지털 및 혼합 입력 기능을 갖춘 저전력 클래스 D 디지털 오디오 증폭기입니다. TAS2505-Q1EVM은 TI의 코덱 제어 소프트웨어 또는 외부 I2C/SPI 명령을 사용하여 USB를 통해 제어됩니다. 이 장치에는 개방 부하 감지 기능을 증폭기의 기본 오류 감지에 추가하는 방법을 보여주는 2개의 외부 회로 예가 포함되어 있습니다. 여기에는 단락, 단락, 단자 간 단락 및 과열을 감지하는 기능이 포함됩니다.
특징
- 모노 클래스 D BTL 스피커 증폭기, 10% THD에서 2.6W(4Ω, 5.5V)
- 부하 진단 기능: GND에 출력 단락, 단자-단자 단락, 출력 단락, 개방 부하, 과열
- 8~96kHz 샘플 레이트 지원
- 단일 5V 전원 공급 레일
- 아날로그, 디지털 및 혼합 입력 기능
애플리케이션
- 비상 전화(eCall)
- 액티브 그래픽 지원이 가능한 하이브리드 클러스터
- 재구성 가능한 디지털 클러스터
- 정보 그래픽 지원이 포함된 하이브리드 클러스터
- 텔레매틱스 제어 장치
기준 설계 장치

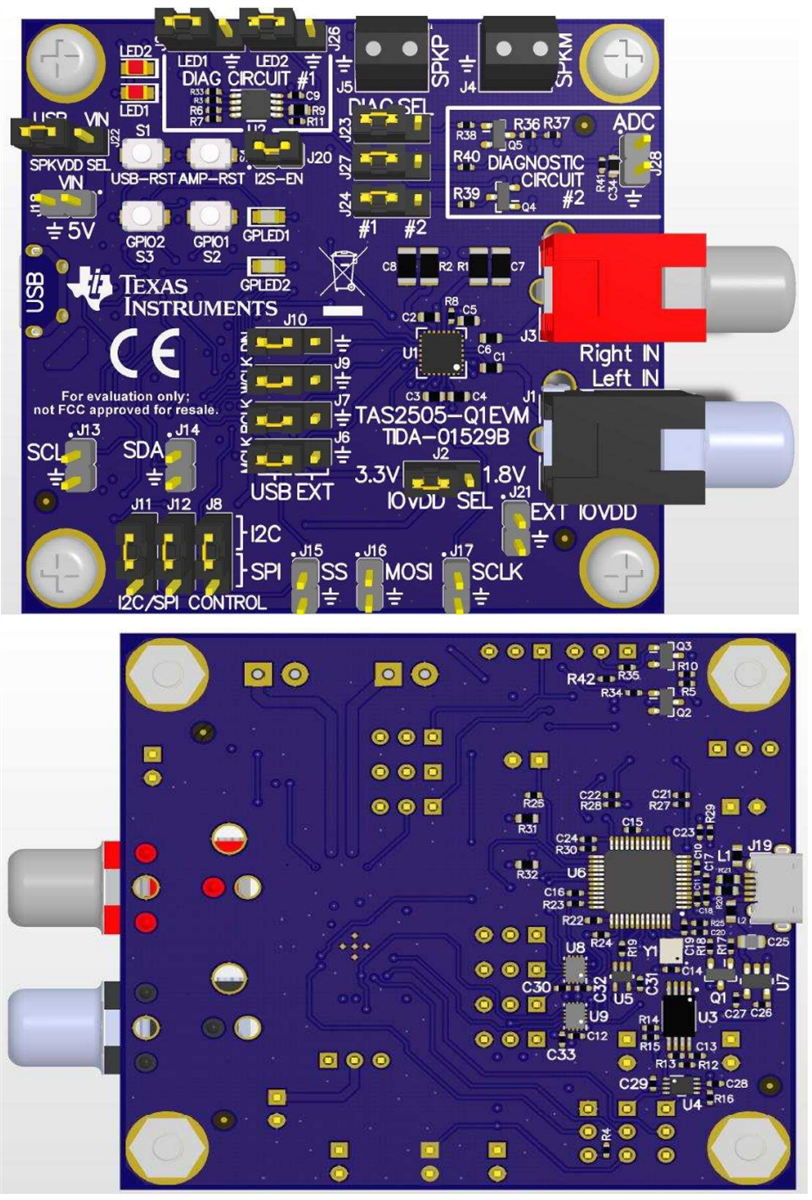

전면 및 후면 레이아웃
게시일: 2018-11-15
| 갱신일: 2023-07-20
