Texas Instruments SURFACE-MOUNT-ADAPTER-EVM 평가 모듈
엔지니어는 Texas Instruments SURFACE-MOUNT-ADAPTER-EVM EVM(평가 모듈)을 통해 사용자의 기존 회로 보드를 스핀할 필요 없이 전류, 소형 비교기 및 증폭기 패키지를 테스트할 수 있습니다. 이 평가 모듈은 가장 널리 사용되는 소형 패키지를 8핀, 14핀 및 16핀 설치 공간의 SOIC, VSSOP 및 TSSOP와 같은 익숙하고 큰 설치 공간로 변환합니다. 엔지니어는 이 옵션을 사용하여 PCB(인쇄 회로 보드) 레이아웃을 조정하기 전에 장치가 설계 목표를 달성하는지 확인하는 데 도움을 주어 노력과 시간을 절약할 수 있습니다. 설계 평가가 완료되면 엔지니어는 이 평가 모듈을 기준 장치로 사용하여 소형 및 대형 패키지를 수용하는 이중 설치 공간 레이아웃을 구현할 수 있습니다. 또한 사용자는 더 작은 패키지를 위한 레이아웃을 최적화하여 PCB 크기를 줄일 수 있습니다. Texas Instruments SURFACE-MOUNT-ADAPTER-EVM은 4가지 다른 옵션으로 제공됩니다.
특징
- 4가지 보드 중에서 선택
- 더 작은 패키지용 레이아웃을 조정하기 전에 필요에 따라 기존 PCB를 사용하여 회로가 작동하는지 확인합니다.
- 향상된 멀티소싱 기능을 위해 이중 패키지 설치 공간을 활성화하려면 평가 모듈을 참조하십시오.
- 기생 장치를 줄이도록 최적화된 PCB

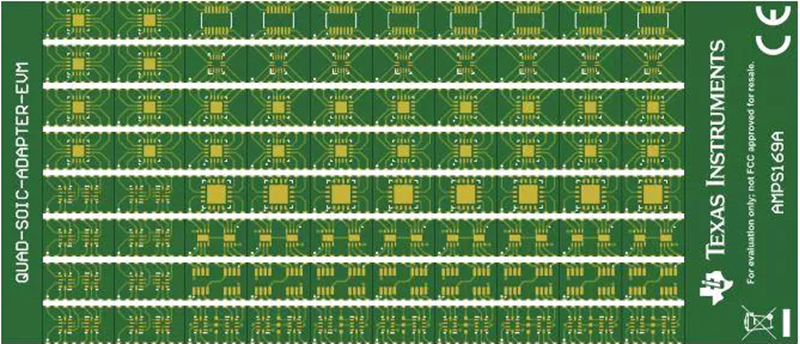

D-SOIC-ADAPTER-EVM 레이아웃
D-SOIC-ADAPTER-EVM은 다음 패키지를 SOIC-14 또는 SOIC-16 설치 공간으로 변환합니다. WQFN-16(RTE), X2QFN-10(RUG), SOT-23-14(DYY), X2QFN-14(RUC), WQFN-16(RUM), WSON-8(DSG) 및 SOT-23-8(DCN/DDF)
QUAD-TSSOP-ADAPTER 레이아웃
QUAD-TSSOP-ADAPTER는 다음 패키지를 TSSOP-14 또는 TSSOP-16 설치 공간으로 변환합니다: WQFN-16(RTE), X2QFN-10(RUG), SOT-23-14(DYY), X2QFN-14(RUC), WQFN-16(RUM) 및 WSON-8(DSG)
SOIC-ADAPTER-EVM 레이아웃
SOIC-ADAPTER-EVM은 다음 패키지를 SOIC-8 설치 공간으로 변환합니다: SOT-23-8(DCN/DDF), X2QFN-10(RUG), WSON-8(DRG/DSG), SOT-23-5/6(DBV), SC70-5/6(DCK), X2SON-5(DPW), SOT-5x3-5/6(DRL) 및 WSON-6(DSE)
TSSOP-VSSOP-ADAPTE 레이아웃
TSSOP-VSSOP-ADAPTE는 다음 패키지를 TSSOP-8 또는 VSSOP-8 설치 공간으로 변환합니다. SOT-23-8(DCN/DDF), X2QFN-10(RUG), WSON-8(DSG), SC70-5/6(DCK) 및 X2SON-5(DCK)
게시일: 2022-11-02
| 갱신일: 2022-11-08
