Texas Instruments SN74LVC1G14/SN74LVC1G14-Q1 인버터

Texas Instruments SN74LVC1G14/SN74LVC1G14-Q1 단일 슈미트 트리거 인버터는 부울 함수 Y=A를 수행하고 1.65~5.5V VCC 작동을 추가로 지원합니다. 이 장치는 슈미트 트리거 입력이 있는 하나의 독립형 인버터가 포함되어 있으며 포지티브 방향(VT+) 및 네거티브 방향(VT-) 신호에 대해 서로 다른 입력 임계 레벨을 허용합니다. 이는 히스테리시스(ΔVT)를 제공하여 장치가 느리거나 잡음이 많은 입력 신호에 내성을 갖게 합니다. NanoFree™ 패키지 기술은 다이를 패키지로 사용하므로 IC 패키징 개념의 주요 요소입니다. Ioff 회로는 장치의 전원이 차단되면 출력을 비활성화하여 SN74LVC1G14/SN74LVC1G14-Q1을 부분적 전원 차단 애플리케이션에 맞게 지정합니다. SN74LVC1G14-Q1 장치는 자동차 애플리케이션에 대한 AEC-Q100 인증을 받았습니다.

특징

  • JESD 78, Class II에 따른 래치 업 성능이 100mA 초과
  • JESD 22를 초과하는 ESD 보호
    • 2000V 인체 모델(A114-A)
    • 200V 기계 모델(A115-A)
    • 1,000V 대전 소자 모델(C101)
  • Texas Instruments NanoFree™ 패키지로 제공
  • 5V VCC 작동 지원
  • 입력 허용 전압: 5.5V
  • 3.3V에서 4.6ns의 최대 tpd
  • 낮은 소비전력, 10µA(최대) ICC
  • 3.3V에서 ±24mA 출력 드라이브
  • Ioff가 부분 전력 차단 모드 작동 지원

애플리케이션

  • AV 수신기
  • 오디오 도킹 장치: 휴대용
  • 블루레이 플레이어 및 홈 씨어터
  • 임베디드 PC
  • MP3 플레이어/레코더(휴대용 오디오)
  • PDA(개인용 정보 단말기)
  • 전원: 전기 통신/서버 AC/DC 공급 장치: 단일
  • 컨트롤러: 아날로그 및 디지털
  • SSD(솔리드 스테이트 드라이브): 클라이언트 및 엔터프라이즈
  • TV: LCD/디지털 및 고화질(HDTV)
  • 태블릿: 엔터프라이즈
  • 비디오 분석: 서버
  • 무선 헤드셋, 키보드 및 마우스

데이터시트

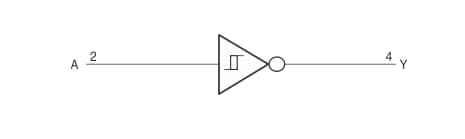

기능 선도

블록 선도 - Texas Instruments SN74LVC1G14/SN74LVC1G14-Q1 인버터
게시일: 2018-07-13 | 갱신일: 2022-11-03
